Element TPES_PJ / Contenu
Namespace No namespace
Annotations

Stockage du fichier PJ
Diagram
Diagram PES_Aller61.tmp#id578 PES_Aller61.tmp#id580 PES_Aller61.tmp#id582
Properties
content: complex
minOccurs: 0
Model (Fichier) , (SignatureXML+ | SignatureBinaire+)
Children Fichier, SignatureBinaire, SignatureXML
Instance

<Contenu>
  <Fichier MIMEType="">{1,1}</Fichier>
</Contenu>
Source

<xs:element name="Contenu" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Stockage du fichier PJ</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:choice>
        <xs:element name="Fichier">
          <xs:annotation>
            <xs:documentation>Fichier d'origine (binaire ou XML) compressé avec GZip puis converti en Base 64</xs:documentation>
          </xs:annotation>
          <xs:complexType>
            <xs:simpleContent>
              <xs:extension base="xs:base64Binary">
                <xs:attribute name="MIMEType" use="required">
                  <xs:simpleType>
                    <xs:restriction base="xs:token"/>
                  </xs:simpleType>
                </xs:attribute>
              </xs:extension>
            </xs:simpleContent>
          </xs:complexType>
        </xs:element>
      </xs:choice>
      <xs:choice minOccurs="0">
        <xs:element name="SignatureXML" maxOccurs="unbounded">
          <xs:annotation>
            <xs:documentation>Fichier signature associé au fichier d'origine (XML-DSIG ou XAdES)</xs:documentation>
          </xs:annotation>
          <xs:complexType>
            <xs:sequence>
              <xs:element name="Signature" type="ds:SignatureType"/>
            </xs:sequence>
          </xs:complexType>
        </xs:element>
        <xs:element name="SignatureBinaire" maxOccurs="unbounded">
          <xs:annotation>
            <xs:documentation>Fichier signature PKCS#7 associé au fichier d'origine converti en Base 64</xs:documentation>
          </xs:annotation>
          <xs:complexType>
            <xs:simpleContent>
              <xs:extension base="cm:base64Binary">
                <xs:attribute name="MIMEType" use="required">
                  <xs:simpleType>
                    <xs:restriction base="xs:token"/>
                  </xs:simpleType>
                </xs:attribute>
              </xs:extension>
            </xs:simpleContent>
          </xs:complexType>
        </xs:element>
      </xs:choice>
    </xs:sequence>
  </xs:complexType>
</xs:element>
Element Contenu / TPES_PJ / Fichier
Namespace No namespace
Annotations

Fichier d'origine (binaire ou XML) compressé avec GZip puis converti en Base 64
Diagram
Diagram PES_Aller61.tmp#id579
Type extension of xs:base64Binary
Properties
content: complex
Attributes
QName Type Fixed Default Use Annotation
MIMEType xs:token required
Source

<xs:element name="Fichier">
  <xs:annotation>
    <xs:documentation>Fichier d'origine (binaire ou XML) compressé avec GZip puis converti en Base 64</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:simpleContent>
      <xs:extension base="xs:base64Binary">
        <xs:attribute name="MIMEType" use="required">
          <xs:simpleType>
            <xs:restriction base="xs:token"/>
          </xs:simpleType>
        </xs:attribute>
      </xs:extension>
    </xs:simpleContent>
  </xs:complexType>
</xs:element>
Element Contenu / TPES_PJ / SignatureXML
Namespace No namespace
Annotations

Fichier signature associé au fichier d'origine (XML-DSIG ou XAdES)
Diagram
Diagram PES_Aller61.tmp#id581
Properties
content: complex
maxOccurs: unbounded
Model Signature
Children Signature
Instance

<SignatureXML>
  <Signature Id="">{1,1}</Signature>
</SignatureXML>
Source

<xs:element name="SignatureXML" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Fichier signature associé au fichier d'origine (XML-DSIG ou XAdES)</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="Signature" type="ds:SignatureType"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

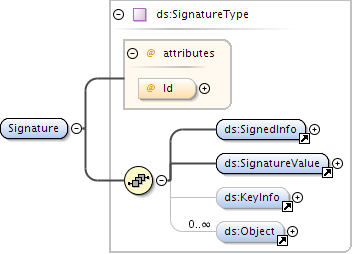

Element SignatureXML / Contenu / TPES_PJ / Signature
Namespace No namespace
Diagram
Diagram PES_Aller15.tmp#id419 PES_Aller16.tmp#id342 PES_Aller17.tmp#id369 PES_Aller8.tmp#id372 PES_Aller18.tmp#id414 PES_Aller15.tmp#id341
Type ds:SignatureType
Properties
content: complex
Model ds:SignedInfo , ds:SignatureValue , ds:KeyInfo{0,1} , ds:Object*
Children ds:KeyInfo, ds:Object, ds:SignatureValue, ds:SignedInfo
Instance

<Signature Id="">
  <ds:SignedInfo Id="">{1,1}</ds:SignedInfo>
  <ds:SignatureValue Id="">{1,1}</ds:SignatureValue>
  <ds:KeyInfo Id="">{0,1}</ds:KeyInfo>
  <ds:Object Encoding="" Id="" MimeType="">{0,unbounded}</ds:Object>
</Signature>
Attributes
QName Type Fixed Default Use Annotation
Id ID optional
Source

<xs:element name="Signature" type="ds:SignatureType"/>
Element Contenu / TPES_PJ / SignatureBinaire
Namespace No namespace
Annotations

Fichier signature PKCS#7 associé au fichier d'origine converti en Base 64
Diagram
Diagram PES_Aller190.tmp#id583 PES_Aller61.tmp#id584
Type extension of base64Binary
Type hierarchy
Properties
content: complex
maxOccurs: unbounded
Attributes
QName Type Fixed Default Use Annotation
MIMEType xs:token required
Source

<xs:element name="SignatureBinaire" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Fichier signature PKCS#7 associé au fichier d'origine converti en Base 64</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:simpleContent>
      <xs:extension base="cm:base64Binary">
        <xs:attribute name="MIMEType" use="required">
          <xs:simpleType>
            <xs:restriction base="xs:token"/>
          </xs:simpleType>
        </xs:attribute>
      </xs:extension>
    </xs:simpleContent>
  </xs:complexType>
</xs:element>
Element TPES_PJ / IdUnique
Namespace No namespace
Annotations

Identifiant unique du document pour la collectivite
Diagram
Diagram PES_Aller45.tmp#id151 PES_Aller45.tmp#id150
Type Base_Alphanum50
Properties
content: complex
Attributes
QName Type Fixed Default Use Annotation
V V_Alphanum50 required
Source

<xs:element name="IdUnique" type="cm:Base_Alphanum50">
  <xs:annotation>
    <xs:documentation>Identifiant unique du document pour la collectivite</xs:documentation>
  </xs:annotation>
</xs:element>
Element TPES_PJ / ServeurId
Namespace No namespace
Annotations

Identifiant du serveur de stockage du document (en lien avec le paramétrage Helios)
Diagram
Diagram PES_Aller149.tmp#id588 PES_Aller149.tmp#id587
Type Base_Alphanum20
Properties
content: complex
minOccurs: 0
Attributes
QName Type Fixed Default Use Annotation
V V_Alphanum20 required
Source

<xs:element name="ServeurId" type="cm:Base_Alphanum20" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Identifiant du serveur de stockage du document (en lien avec le paramétrage Helios)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TPES_PJ / NomPJ
Namespace No namespace
Annotations

Nom du fichier
Diagram
Diagram PES_Aller95.tmp#id155 PES_Aller95.tmp#id154
Type Base_Texte100_NonVide
Properties
content: complex
Attributes
QName Type Fixed Default Use Annotation
V V_Texte100_NonVide required
Source

<xs:element name="NomPJ" type="cm:Base_Texte100_NonVide">
  <xs:annotation>
    <xs:documentation>Nom du fichier</xs:documentation>
  </xs:annotation>
</xs:element>
Element TPES_PJ / TypePJ
Namespace No namespace
Annotations

Type de la pièce (document budgétaire, Facture, Etat de Paye,...)
Diagram
Diagram PES_Aller200.tmp#id593 PES_Aller200.tmp#id592
Type Base_Alphanum3_TypePJ
Properties
content: complex
minOccurs: 0
Attributes
QName Type Fixed Default Use Annotation
V V_Alphanum3_TypePJ required
Source

<xs:element name="TypePJ" type="cm:Base_Alphanum3_TypePJ" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Type de la pièce (document budgétaire, Facture, Etat de Paye,...)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TPES_PJ / Description
Namespace No namespace
Annotations

Description de la pièce saisie
Diagram
Diagram PES_Aller177.tmp#id159 PES_Aller177.tmp#id158
Type Base_Texte250
Properties
content: complex
Attributes
QName Type Fixed Default Use Annotation
V V_Texte250 required
Source

<xs:element name="Description" type="cm:Base_Texte250">
  <xs:annotation>
    <xs:documentation>Description de la pièce saisie</xs:documentation>
  </xs:annotation>
</xs:element>
Element TPES_PJ / RefCompta
Namespace No namespace
Annotations

Référence comptable de la pièce si celle ci n'est pas dématérialisée en même temps que l'objet comptable PES correspondant
Diagram
Diagram PES_Aller3.tmp#id598 PES_Aller3.tmp#id601 PES_Aller3.tmp#id602 PES_Aller3.tmp#id606 PES_Aller3.tmp#id607 PES_Aller3.tmp#id608 PES_Aller3.tmp#id609 PES_Aller3.tmp#id597
Type TPES_RefCompta
Properties
content: complex
minOccurs: 0
maxOccurs: unbounded
Model Domaine , Exercice , TypeObjet , Identifiant{0,1} , ComplementIdentifiant{0,1} , CodProd{0,1} , IdTiers{0,1}
Children CodProd, ComplementIdentifiant, Domaine, Exercice, IdTiers, Identifiant, TypeObjet
Instance

<RefCompta>
  <Domaine V="">{1,1}</Domaine>
  <Exercice V="">{1,1}</Exercice>
  <TypeObjet V="">{1,1}</TypeObjet>
  <Identifiant V="">{0,1}</Identifiant>
  <ComplementIdentifiant V="">{0,1}</ComplementIdentifiant>
  <CodProd V="">{0,1}</CodProd>
  <IdTiers V="">{0,1}</IdTiers>
</RefCompta>
Source

<xs:element name="RefCompta" type="TPES_RefCompta" minOccurs="0" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Référence comptable de la pièce si celle ci n'est pas dématérialisée en même temps que l'objet comptable PES correspondant</xs:documentation>
  </xs:annotation>
</xs:element>
Complex Type TPES_PJ
Namespace http://www.minefi.gouv.fr/cp/helios/pes_v2/Rev0/aller
Diagram
Diagram PES_Aller61.tmp#id577 PES_Aller61.tmp#id585 PES_Aller61.tmp#id586 PES_Aller61.tmp#id590 PES_Aller61.tmp#id591 PES_Aller61.tmp#id595 PES_Aller61.tmp#id596
Used by
Element TPES_PJs/PJ
Model Contenu{0,1} , IdUnique , ServeurId{0,1} , NomPJ , TypePJ{0,1} , Description , RefCompta*
Children Contenu, Description, IdUnique, NomPJ, RefCompta, ServeurId, TypePJ
Source

<xs:complexType name="TPES_PJ">
  <xs:sequence>
    <xs:annotation>
      <xs:documentation>--- Signature Optionnelle de chaque PJ par l'ordonnateur</xs:documentation>
    </xs:annotation>
    <xs:element name="Contenu" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Stockage du fichier PJ</xs:documentation>
      </xs:annotation>
      <xs:complexType>
        <xs:sequence>
          <xs:choice>
            <xs:element name="Fichier">
              <xs:annotation>
                <xs:documentation>Fichier d'origine (binaire ou XML) compressé avec GZip puis converti en Base 64</xs:documentation>
              </xs:annotation>
              <xs:complexType>
                <xs:simpleContent>
                  <xs:extension base="xs:base64Binary">
                    <xs:attribute name="MIMEType" use="required">
                      <xs:simpleType>
                        <xs:restriction base="xs:token"/>
                      </xs:simpleType>
                    </xs:attribute>
                  </xs:extension>
                </xs:simpleContent>
              </xs:complexType>
            </xs:element>
          </xs:choice>
          <xs:choice minOccurs="0">
            <xs:element name="SignatureXML" maxOccurs="unbounded">
              <xs:annotation>
                <xs:documentation>Fichier signature associé au fichier d'origine (XML-DSIG ou XAdES)</xs:documentation>
              </xs:annotation>
              <xs:complexType>
                <xs:sequence>
                  <xs:element name="Signature" type="ds:SignatureType"/>
                </xs:sequence>
              </xs:complexType>
            </xs:element>
            <xs:element name="SignatureBinaire" maxOccurs="unbounded">
              <xs:annotation>
                <xs:documentation>Fichier signature PKCS#7 associé au fichier d'origine converti en Base 64</xs:documentation>
              </xs:annotation>
              <xs:complexType>
                <xs:simpleContent>
                  <xs:extension base="cm:base64Binary">
                    <xs:attribute name="MIMEType" use="required">
                      <xs:simpleType>
                        <xs:restriction base="xs:token"/>
                      </xs:simpleType>
                    </xs:attribute>
                  </xs:extension>
                </xs:simpleContent>
              </xs:complexType>
            </xs:element>
          </xs:choice>
        </xs:sequence>
      </xs:complexType>
    </xs:element>
    <xs:element name="IdUnique" type="cm:Base_Alphanum50">
      <xs:annotation>
        <xs:documentation>Identifiant unique du document pour la collectivite</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="ServeurId" type="cm:Base_Alphanum20" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Identifiant du serveur de stockage du document (en lien avec le paramétrage Helios)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="NomPJ" type="cm:Base_Texte100_NonVide">
      <xs:annotation>
        <xs:documentation>Nom du fichier</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="TypePJ" type="cm:Base_Alphanum3_TypePJ" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Type de la pièce (document budgétaire, Facture, Etat de Paye,...)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Description" type="cm:Base_Texte250">
      <xs:annotation>
        <xs:documentation>Description de la pièce saisie</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="RefCompta" type="TPES_RefCompta" minOccurs="0" maxOccurs="unbounded">
      <xs:annotation>
        <xs:documentation>Référence comptable de la pièce si celle ci n'est pas dématérialisée en même temps que l'objet comptable PES correspondant</xs:documentation>
      </xs:annotation>
    </xs:element>
  </xs:sequence>
</xs:complexType>
Attribute Fichier / Contenu / TPES_PJ / @MIMEType
Namespace No namespace
Type xs:token
Properties
use: required
Used by
Source

<xs:attribute name="MIMEType" use="required">
  <xs:simpleType>
    <xs:restriction base="xs:token"/>
  </xs:simpleType>
</xs:attribute>
Attribute SignatureBinaire / Contenu / TPES_PJ / @MIMEType
Namespace No namespace
Type xs:token
Properties
use: required
Used by
Source

<xs:attribute name="MIMEType" use="required">
  <xs:simpleType>
    <xs:restriction base="xs:token"/>
  </xs:simpleType>
</xs:attribute>
XML Schema documentation generated by ® XML Editor.
