Showing:

Annotations
Attributes
Diagrams
Facets
Instances
Properties
Source
Used by
Included schema Class_Tiers.xsd
Namespace http://www.minefi.gouv.fr/cp/helios/pes_v2/facture
Properties
attribute form default: unqualified
element form default: unqualified

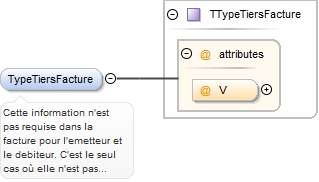

Element TTiers / TypeTiersFacture
Namespace No namespace
Annotations

Cette information n'est pas requise dans
la facture pour l'emetteur et le debiteur. C'est le seul
cas où elle n'est pas requise. Les valeur possibles sont
: 10 - CLIENT 11 - ACHETEUR 12 - DESTINATAIRE 13 -
FACTURE 14 - GESTIONNAIRE TVA 15 - COMPTABLE (Client) 20
- EMETTEUR 21 - VENDEUR 22 - EXPEDITEUR 23 - FABRICANT
24 - FOURNISSEUR 25 - DESTINATAIRE PAIEMENT 26 -
COMPTABLE (Emetteur) 30 - LOGEMENT
Diagram
Diagram Class_Tiers_xsd.tmp#TTypeTiersFacture_V Class_Tiers_xsd.tmp#TTypeTiersFacture
Type TTypeTiersFacture
Properties
content: complex
minOccurs: 0
maxOccurs: 1
Attributes
QName Type Fixed Default Use Annotation
V VTypeTiersFacture optional
Source

<xs:element name="TypeTiersFacture" type="TTypeTiersFacture" minOccurs="0" maxOccurs="1">
  <xs:annotation>
    <xs:documentation>Cette information n'est pas requise dans la facture pour l'emetteur et le debiteur. C'est le seul cas où elle n'est pas requise. Les valeur possibles sont : 10 - CLIENT 11 - ACHETEUR 12 - DESTINATAIRE 13 - FACTURE 14 - GESTIONNAIRE TVA 15 - COMPTABLE (Client) 20 - EMETTEUR 21 - VENDEUR 22 - EXPEDITEUR 23 - FABRICANT 24 - FOURNISSEUR 25 - DESTINATAIRE PAIEMENT 26 - COMPTABLE (Emetteur) 30 - LOGEMENT</xs:documentation>
  </xs:annotation>
</xs:element>

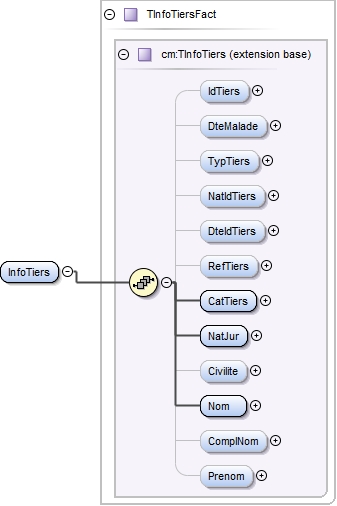

Element TTiers / InfoTiers
Namespace No namespace
Diagram
Diagram Class_InfoTiers_xsd.tmp#TInfoTiers_IdTiers Class_InfoTiers_xsd.tmp#TInfoTiers_DteMalade Class_InfoTiers_xsd.tmp#TInfoTiers_TypTiers Class_InfoTiers_xsd.tmp#TInfoTiers_NatIdTiers Class_InfoTiers_xsd.tmp#TInfoTiers_DteIdTiers Class_InfoTiers_xsd.tmp#TInfoTiers_RefTiers Class_InfoTiers_xsd.tmp#TInfoTiers_CatTiers Class_InfoTiers_xsd.tmp#TInfoTiers_NatJur Class_InfoTiers_xsd.tmp#TInfoTiers_Civilite Class_InfoTiers_xsd.tmp#TInfoTiers_Nom Class_InfoTiers_xsd.tmp#TInfoTiers_ComplNom Class_InfoTiers_xsd.tmp#TInfoTiers_Prenom Class_InfoTiers_xsd.tmp#TInfoTiers Class_Tiers_xsd.tmp#TInfoTiersFact
Type TInfoTiersFact
Type hierarchy
Properties
content: complex
Model IdTiers{0,1} , DteMalade{0,1} , TypTiers{0,1} , NatIdTiers{0,1} , DteIdTiers{0,1} , RefTiers{0,1} , CatTiers , NatJur , Civilite{0,1} , Nom , ComplNom{0,1} , Prenom{0,1}
Children CatTiers, Civilite, ComplNom, DteIdTiers, DteMalade, IdTiers, NatIdTiers, NatJur, Nom, Prenom, RefTiers, TypTiers
Instance

<InfoTiers>
  <IdTiers V="">{0,1}</IdTiers>
  <DteMalade V="">{0,1}</DteMalade>
  <TypTiers V="">{0,1}</TypTiers>
  <NatIdTiers V="">{0,1}</NatIdTiers>
  <DteIdTiers V="">{0,1}</DteIdTiers>
  <RefTiers V="">{0,1}</RefTiers>
  <CatTiers V="">{1,1}</CatTiers>
  <NatJur V="">{1,1}</NatJur>
  <Civilite V="">{0,1}</Civilite>
  <Nom V="">{1,1}</Nom>
  <ComplNom V="">{0,1}</ComplNom>
  <Prenom V="">{0,1}</Prenom>
</InfoTiers>
Source

<xs:element name="InfoTiers" type="TInfoTiersFact"/>

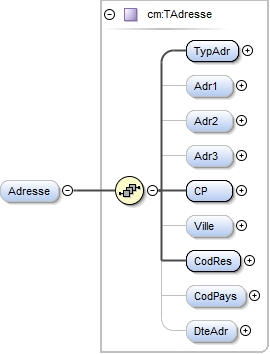

Element TTiers / Adresse
Namespace No namespace
Diagram
Diagram Class_Adresse_xsd.tmp#TAdresse_TypAdr Class_Adresse_xsd.tmp#TAdresse_Adr1 Class_Adresse_xsd.tmp#TAdresse_Adr2 Class_Adresse_xsd.tmp#TAdresse_Adr3 Class_Adresse_xsd.tmp#TAdresse_CP Class_Adresse_xsd.tmp#TAdresse_Ville Class_Adresse_xsd.tmp#TAdresse_CodRes Class_Adresse_xsd.tmp#TAdresse_CodPays Class_Adresse_xsd.tmp#TAdresse_DteAdr Class_Adresse_xsd.tmp#TAdresse
Type TAdresse
Properties
content: complex
minOccurs: 0
Model TypAdr , Adr1{0,1} , Adr2{0,1} , Adr3{0,1} , CP , Ville{0,1} , CodRes , CodPays{0,1} , DteAdr{0,1}
Children Adr1, Adr2, Adr3, CP, CodPays, CodRes, DteAdr, TypAdr, Ville
Instance

<Adresse>
  <TypAdr V="">{1,1}</TypAdr>
  <Adr1 V="">{0,1}</Adr1>
  <Adr2 V="">{0,1}</Adr2>
  <Adr3 V="">{0,1}</Adr3>
  <CP V="">{1,1}</CP>
  <Ville V="">{0,1}</Ville>
  <CodRes V="">{1,1}</CodRes>
  <CodPays V="">{0,1}</CodPays>
  <DteAdr V="">{0,1}</DteAdr>
</Adresse>
Source

<xs:element name="Adresse" type="cm:TAdresse" minOccurs="0"/>

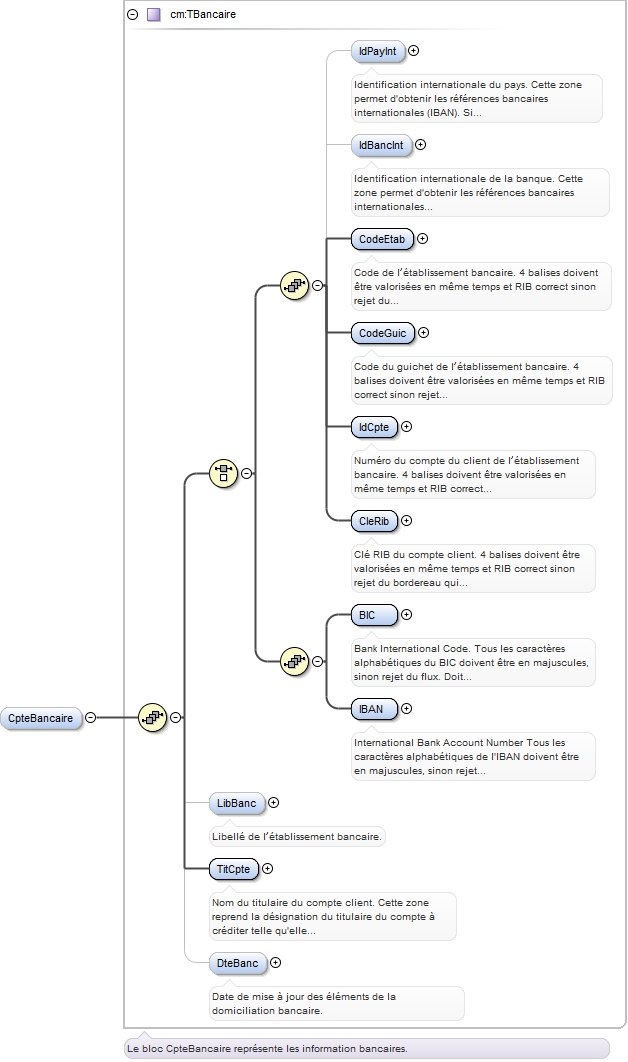

Element TTiers / CpteBancaire
Namespace No namespace
Diagram
Diagram Class_Bancaire_xsd.tmp#TBancaire_IdPayInt Class_Bancaire_xsd.tmp#TBancaire_IdBancInt Class_Bancaire_xsd.tmp#TBancaire_CodeEtab Class_Bancaire_xsd.tmp#TBancaire_CodeGuic Class_Bancaire_xsd.tmp#TBancaire_IdCpte Class_Bancaire_xsd.tmp#TBancaire_CleRib Class_Bancaire_xsd.tmp#TBancaire_BIC Class_Bancaire_xsd.tmp#TBancaire_IBAN Class_Bancaire_xsd.tmp#TBancaire_LibBanc Class_Bancaire_xsd.tmp#TBancaire_TitCpte Class_Bancaire_xsd.tmp#TBancaire_DteBanc Class_Bancaire_xsd.tmp#TBancaire
Type TBancaire
Properties
content: complex
minOccurs: 0
Model ((IdPayInt{0,1} , IdBancInt{0,1} , CodeEtab , CodeGuic , IdCpte , CleRib) | (BIC , IBAN)) , LibBanc{0,1} , TitCpte , DteBanc{0,1}
Children BIC, CleRib, CodeEtab, CodeGuic, DteBanc, IBAN, IdBancInt, IdCpte, IdPayInt, LibBanc, TitCpte
Instance

<CpteBancaire>
  <IdPayInt V="">{0,1}</IdPayInt>
  <IdBancInt V="">{0,1}</IdBancInt>
  <CodeEtab V="">{1,1}</CodeEtab>
  <CodeGuic V="">{1,1}</CodeGuic>
  <IdCpte V="">{1,1}</IdCpte>
  <CleRib V="">{1,1}</CleRib>
  <BIC V="">{1,1}</BIC>
  <IBAN V="">{1,1}</IBAN>
  <LibBanc V="">{0,1}</LibBanc>
  <TitCpte V="">{1,1}</TitCpte>
  <DteBanc V="">{0,1}</DteBanc>
</CpteBancaire>
Source

<xs:element name="CpteBancaire" type="cm:TBancaire" minOccurs="0"/>
Element TTiers / NumTVA
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte24_V Simple_Type_xsd.tmp#Base_Texte24
Type Base_Texte24
Properties
content: complex
minOccurs: 0
Attributes
QName Type Fixed Default Use Annotation
V V_Texte24 required
Source

<xs:element name="NumTVA" type="cm:Base_Texte24" minOccurs="0"/>
Element TTiers / Service
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte24_V Simple_Type_xsd.tmp#Base_Texte24
Type Base_Texte24
Properties
content: complex
minOccurs: 0
Attributes
QName Type Fixed Default Use Annotation
V V_Texte24 required
Source

<xs:element name="Service" type="cm:Base_Texte24" minOccurs="0"/>

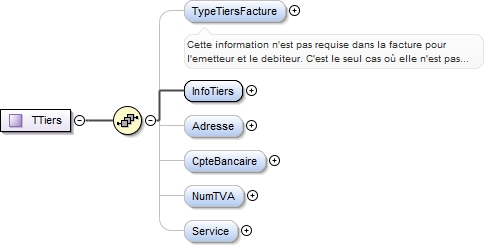

Complex Type TTiers
Namespace http://www.minefi.gouv.fr/cp/helios/pes_v2/facture
Diagram
Diagram Class_Tiers_xsd.tmp#TTiers_TypeTiersFacture Class_Tiers_xsd.tmp#TTiers_InfoTiers Class_Tiers_xsd.tmp#TTiers_Adresse Class_Tiers_xsd.tmp#TTiers_CpteBancaire Class_Tiers_xsd.tmp#TTiers_NumTVA Class_Tiers_xsd.tmp#TTiers_Service
Used by
Model TypeTiersFacture{0,1} , InfoTiers , Adresse{0,1} , CpteBancaire{0,1} , NumTVA{0,1} , Service{0,1}
Children Adresse, CpteBancaire, InfoTiers, NumTVA, Service, TypeTiersFacture
Source

<xs:complexType name="TTiers">
  <xs:sequence>
    <xs:element name="TypeTiersFacture" type="TTypeTiersFacture" minOccurs="0" maxOccurs="1">
      <xs:annotation>
        <xs:documentation>Cette information n'est pas requise dans la facture pour l'emetteur et le debiteur. C'est le seul cas où elle n'est pas requise. Les valeur possibles sont : 10 - CLIENT 11 - ACHETEUR 12 - DESTINATAIRE 13 - FACTURE 14 - GESTIONNAIRE TVA 15 - COMPTABLE (Client) 20 - EMETTEUR 21 - VENDEUR 22 - EXPEDITEUR 23 - FABRICANT 24 - FOURNISSEUR 25 - DESTINATAIRE PAIEMENT 26 - COMPTABLE (Emetteur) 30 - LOGEMENT</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="InfoTiers" type="TInfoTiersFact"/>
    <xs:element name="Adresse" type="cm:TAdresse" minOccurs="0"/>
    <xs:element name="CpteBancaire" type="cm:TBancaire" minOccurs="0"/>
    <xs:element name="NumTVA" type="cm:Base_Texte24" minOccurs="0"/>
    <xs:element name="Service" type="cm:Base_Texte24" minOccurs="0"/>
  </xs:sequence>
</xs:complexType>
Complex Type TTypeTiersFacture
Namespace http://www.minefi.gouv.fr/cp/helios/pes_v2/facture
Diagram
Diagram Class_Tiers_xsd.tmp#TTypeTiersFacture_V
Used by
Attributes
QName Type Fixed Default Use Annotation
V VTypeTiersFacture optional
Source

<xs:complexType name="TTypeTiersFacture">
  <xs:attribute name="V" type="VTypeTiersFacture"/>
</xs:complexType>
Simple Type VTypeTiersFacture
Namespace http://www.minefi.gouv.fr/cp/helios/pes_v2/facture
Diagram
Diagram
Type restriction of xs:string
Facets
enumeration 10
CLIENT
enumeration 11
ACHETEUR
enumeration 12
DESTINATAIRE
enumeration 13
FACTURE
enumeration 14
GESTIONNAIRE TVA
enumeration 15
COMPTABLE (Client)
enumeration 20
EMETTEUR
enumeration 21
VENDEUR
enumeration 22
EXPEDITEUR
enumeration 23
FABRICANT
enumeration 24
FOURNISSEUR
enumeration 25
DESTINATAIRE PAIEMENT
enumeration 26
COMPTABLE (Emetteur)
enumeration 30
LOGEMENT
Used by
Source

<xs:simpleType name="VTypeTiersFacture">
  <xs:restriction base="xs:string">
    <xs:enumeration value="10">
      <xs:annotation>
        <xs:documentation>CLIENT</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="11">
      <xs:annotation>
        <xs:documentation>ACHETEUR</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="12">
      <xs:annotation>
        <xs:documentation>DESTINATAIRE</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="13">
      <xs:annotation>
        <xs:documentation>FACTURE</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="14">
      <xs:annotation>
        <xs:documentation>GESTIONNAIRE TVA</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="15">
      <xs:annotation>
        <xs:documentation>COMPTABLE (Client)</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="20">
      <xs:annotation>
        <xs:documentation>EMETTEUR</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="21">
      <xs:annotation>
        <xs:documentation>VENDEUR</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="22">
      <xs:annotation>
        <xs:documentation>EXPEDITEUR</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="23">
      <xs:annotation>
        <xs:documentation>FABRICANT</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="24">
      <xs:annotation>
        <xs:documentation>FOURNISSEUR</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="25">
      <xs:annotation>
        <xs:documentation>DESTINATAIRE PAIEMENT</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="26">
      <xs:annotation>
        <xs:documentation>COMPTABLE (Emetteur)</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
    <xs:enumeration value="30">
      <xs:annotation>
        <xs:documentation>LOGEMENT</xs:documentation>
      </xs:annotation>
    </xs:enumeration>
  </xs:restriction>
</xs:simpleType>

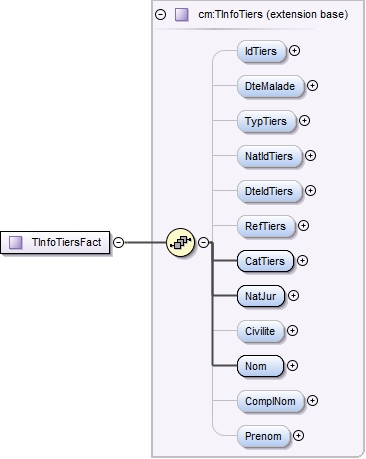

Complex Type TInfoTiersFact
Namespace http://www.minefi.gouv.fr/cp/helios/pes_v2/facture
Diagram
Diagram Class_InfoTiers_xsd.tmp#TInfoTiers_IdTiers Class_InfoTiers_xsd.tmp#TInfoTiers_DteMalade Class_InfoTiers_xsd.tmp#TInfoTiers_TypTiers Class_InfoTiers_xsd.tmp#TInfoTiers_NatIdTiers Class_InfoTiers_xsd.tmp#TInfoTiers_DteIdTiers Class_InfoTiers_xsd.tmp#TInfoTiers_RefTiers Class_InfoTiers_xsd.tmp#TInfoTiers_CatTiers Class_InfoTiers_xsd.tmp#TInfoTiers_NatJur Class_InfoTiers_xsd.tmp#TInfoTiers_Civilite Class_InfoTiers_xsd.tmp#TInfoTiers_Nom Class_InfoTiers_xsd.tmp#TInfoTiers_ComplNom Class_InfoTiers_xsd.tmp#TInfoTiers_Prenom Class_InfoTiers_xsd.tmp#TInfoTiers
Type extension of cm:TInfoTiers
Type hierarchy
Used by
Model IdTiers{0,1} , DteMalade{0,1} , TypTiers{0,1} , NatIdTiers{0,1} , DteIdTiers{0,1} , RefTiers{0,1} , CatTiers , NatJur , Civilite{0,1} , Nom , ComplNom{0,1} , Prenom{0,1}
Children CatTiers, Civilite, ComplNom, DteIdTiers, DteMalade, IdTiers, NatIdTiers, NatJur, Nom, Prenom, RefTiers, TypTiers
Source

<xs:complexType name="TInfoTiersFact">
  <xs:complexContent>
    <xs:extension base="cm:TInfoTiers"/>
  </xs:complexContent>
</xs:complexType>
Attribute TTypeTiersFacture / @V
Namespace No namespace
Type VTypeTiersFacture
Properties
content: simple
Facets
enumeration 10
CLIENT
enumeration 11
ACHETEUR
enumeration 12
DESTINATAIRE
enumeration 13
FACTURE
enumeration 14
GESTIONNAIRE TVA
enumeration 15
COMPTABLE (Client)
enumeration 20
EMETTEUR
enumeration 21
VENDEUR
enumeration 22
EXPEDITEUR
enumeration 23
FABRICANT
enumeration 24
FOURNISSEUR
enumeration 25
DESTINATAIRE PAIEMENT
enumeration 26
COMPTABLE (Emetteur)
enumeration 30
LOGEMENT
Used by
Complex Type TTypeTiersFacture
Source

<xs:attribute name="V" type="VTypeTiersFacture"/>
