Main schema EtatFrais.xsd
Namespace urn:DGFIP:EtatFrais:OrdreMission
Properties
attribute form default: unqualified
element form default: qualified

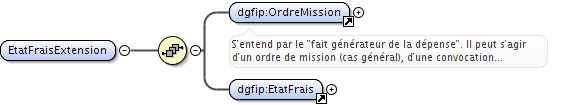

Element dgfip:EtatFraisExtension
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index5.tmp#id10 index5.tmp#id84
Properties
content: complex
Model dgfip:OrdreMission , dgfip:EtatFrais
Children dgfip:EtatFrais, dgfip:OrdreMission
Instance

<dgfip:EtatFraisExtension>
  <dgfip:OrdreMission>{1,1}</dgfip:OrdreMission>
  <dgfip:EtatFrais>{1,1}</dgfip:EtatFrais>
</dgfip:EtatFraisExtension>
Source

<xs:element name="EtatFraisExtension">
  <xs:complexType>
    <xs:sequence>
      <xs:element ref="dgfip:OrdreMission"/>
      <xs:element ref="dgfip:EtatFrais"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

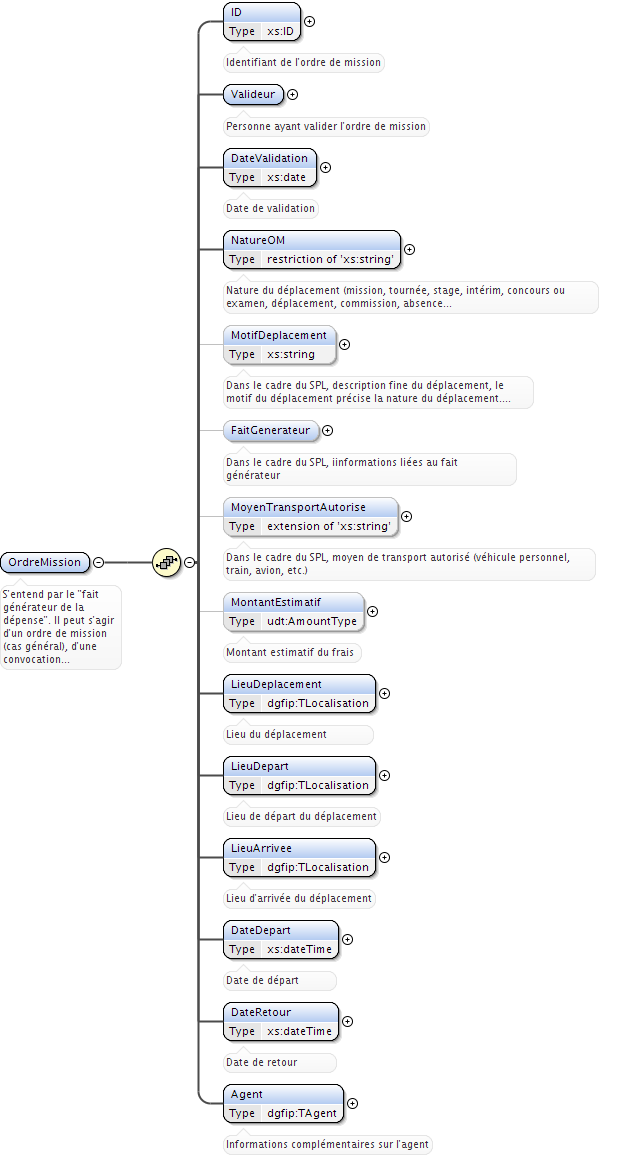

Element dgfip:OrdreMission
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

S'entend par le "fait générateur de la dépense".  Il peut s'agir d'un ordre de mission (cas général), d'une convocation (cas d'un concours) ou d'une décision de l'autorité territoriale.
Diagram
Diagram index5.tmp#id11 index5.tmp#id12 index5.tmp#id45 index5.tmp#id46 index5.tmp#id47 index5.tmp#id48 index5.tmp#id53 index5.tmp#id55 index5.tmp#id59 index5.tmp#id66 index5.tmp#id67 index5.tmp#id68 index5.tmp#id69 index5.tmp#id70
Properties
content: complex
Used by
Model dgfip:ID , dgfip:Valideur , dgfip:DateValidation , dgfip:NatureOM , dgfip:MotifDeplacement{0,1} , dgfip:FaitGenerateur{0,1} , dgfip:MoyenTransportAutorise{0,1} , dgfip:MontantEstimatif{0,1} , dgfip:LieuDeplacement , dgfip:LieuDepart , dgfip:LieuArrivee , dgfip:DateDepart , dgfip:DateRetour , dgfip:Agent
Children dgfip:Agent, dgfip:DateDepart, dgfip:DateRetour, dgfip:DateValidation, dgfip:FaitGenerateur, dgfip:ID, dgfip:LieuArrivee, dgfip:LieuDepart, dgfip:LieuDeplacement, dgfip:MontantEstimatif, dgfip:MotifDeplacement, dgfip:MoyenTransportAutorise, dgfip:NatureOM, dgfip:Valideur
Instance

<dgfip:OrdreMission>
  <dgfip:ID>{1,1}</dgfip:ID>
  <dgfip:Valideur>{1,1}</dgfip:Valideur>
  <dgfip:DateValidation>{1,1}</dgfip:DateValidation>
  <dgfip:NatureOM>{1,1}</dgfip:NatureOM>
  <dgfip:MotifDeplacement>{0,1}</dgfip:MotifDeplacement>
  <dgfip:FaitGenerateur>{0,1}</dgfip:FaitGenerateur>
  <dgfip:MoyenTransportAutorise ClasseAutorisee="">{0,1}</dgfip:MoyenTransportAutorise>
  <dgfip:MontantEstimatif currencyID="">{0,1}</dgfip:MontantEstimatif>
  <dgfip:LieuDeplacement CodPays="FR" Commune="" CP="">{1,1}</dgfip:LieuDeplacement>
  <dgfip:LieuDepart CodPays="FR" Commune="" CP="">{1,1}</dgfip:LieuDepart>
  <dgfip:LieuArrivee CodPays="FR" Commune="" CP="">{1,1}</dgfip:LieuArrivee>
  <dgfip:DateDepart>{1,1}</dgfip:DateDepart>
  <dgfip:DateRetour>{1,1}</dgfip:DateRetour>
  <dgfip:Agent>{1,1}</dgfip:Agent>
</dgfip:OrdreMission>
Source

<xs:element name="OrdreMission">
  <xs:annotation>
    <xs:documentation>S'entend par le "fait générateur de la dépense". Il peut s'agir d'un ordre de mission (cas général), d'une convocation (cas d'un concours) ou d'une décision de l'autorité territoriale.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="ID" type="xs:ID">
        <xs:annotation>
          <xs:documentation>Identifiant de l'ordre de mission</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="Valideur">
        <xs:annotation>
          <xs:documentation>Personne ayant valider l'ordre de mission</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element ref="cac:PartyIdentification">
              <xs:annotation>
                <xs:documentation>L'identifiant de la personne</xs:documentation>
              </xs:annotation>
            </xs:element>
            <xs:element ref="cac:Person"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <xs:element name="DateValidation" type="xs:date">
        <xs:annotation>
          <xs:documentation>Date de validation</xs:documentation>
        </xs:annotation>
      </xs:element>

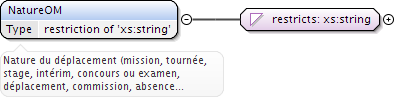

      <xs:element name="NatureOM">
        <xs:annotation>
          <xs:documentation>Nature du déplacement (mission, tournée, stage, intérim, concours ou examen, déplacement, commission, absence temporaire, sans frais, maintien de l'ordre, autre)</xs:documentation>
        </xs:annotation>
        <xs:simpleType>
          <xs:restriction base="xs:string">
            <xs:enumeration value="MISSION">
              <xs:annotation>
                <xs:documentation>Mission</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="TOURNEE">
              <xs:annotation>
                <xs:documentation>Tournée</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="STAGE">
              <xs:annotation>
                <xs:documentation>Stage</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="INTERIM">
              <xs:annotation>
                <xs:documentation>Intérim</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="CONCOURS_EXAMEN">
              <xs:annotation>
                <xs:documentation>Concours ou examen</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="DEPLACEMENT">
              <xs:annotation>
                <xs:documentation>Déplacement</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="COMMISSION">
              <xs:annotation>
                <xs:documentation>Commission</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="ABSENCE_TEMPORAIRE">
              <xs:annotation>
                <xs:documentation>Absence temporaire</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="SANS_FRAIS">
              <xs:annotation>
                <xs:documentation>Sans frais</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="MAINTIEN_ORDRE">
              <xs:annotation>
                <xs:documentation>Maintien de l'ordre</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="AUTRE">
              <xs:annotation>
                <xs:documentation>Autre</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
          </xs:restriction>
        </xs:simpleType>
      </xs:element>

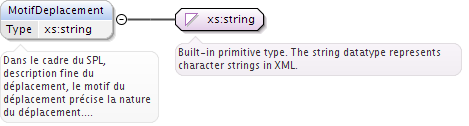

      <xs:element name="MotifDeplacement" minOccurs="0" type="xs:string">
        <xs:annotation>
          <xs:documentation>Dans le cadre du SPL, description fine du déplacement, le motif du déplacement précise la nature du déplacement. Exemple en cas de nature de déplacement "concours ou examen" : mettre un motif de déplacement tel que "épreuves écrites du concours d'inspecteur principal".</xs:documentation>
        </xs:annotation>
      </xs:element>

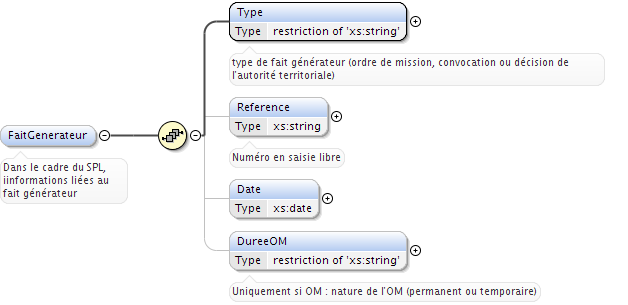

      <xs:element name="FaitGenerateur" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Dans le cadre du SPL, iinformations liées au fait générateur</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>

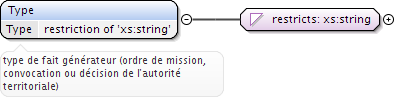

            <xs:element name="Type" minOccurs="1">
              <xs:annotation>
                <xs:documentation>type de fait générateur (ordre de mission, convocation ou décision de l'autorité territoriale)</xs:documentation>
              </xs:annotation>
              <xs:simpleType>
                <xs:restriction base="xs:string">
                  <xs:enumeration value="ORDRE_MISSION">
                    <xs:annotation>
                      <xs:documentation>Ordre de mission (cas général)</xs:documentation>
                    </xs:annotation>
                  </xs:enumeration>
                  <xs:enumeration value="CONVOCATION">
                    <xs:annotation>
                      <xs:documentation>Convocation (cas d'un concours)</xs:documentation>
                    </xs:annotation>
                  </xs:enumeration>
                  <xs:enumeration value="DECISION_AUTORITE_TERRITORIALE">
                    <xs:annotation>
                      <xs:documentation>Décision de l'autorité territoriale</xs:documentation>
                    </xs:annotation>
                  </xs:enumeration>
                </xs:restriction>
              </xs:simpleType>
            </xs:element>
            <xs:element name="Reference" type="xs:string" minOccurs="0">
              <xs:annotation>
                <xs:documentation>Numéro en saisie libre</xs:documentation>
              </xs:annotation>
            </xs:element>
            <xs:element name="Date" type="xs:date" minOccurs="0">
            </xs:element>
            <xs:element name="DureeOM" minOccurs="0">
              <xs:annotation>
                <xs:documentation>Uniquement si OM : nature de l'OM (permanent ou temporaire)</xs:documentation>
              </xs:annotation>
              <xs:simpleType>
                <xs:restriction base="xs:string">
                  <xs:enumeration value="PERMANENT">
                    <xs:annotation>
                      <xs:documentation>Permanent</xs:documentation>
                    </xs:annotation>
                  </xs:enumeration>
                  <xs:enumeration value="TEMPORAIRE">
                    <xs:annotation>
                      <xs:documentation>Temporaire</xs:documentation>
                    </xs:annotation>
                  </xs:enumeration>
                </xs:restriction>
              </xs:simpleType>
            </xs:element>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <!--xs:element name="TypeFaitGenerateur" minOccurs="0">
                    <xs:annotation>
                        <xs:documentation>Dans le cadre du SPL, type de fait générateur (ordre de mission, convocation ou décision de l'autorité territoriale)</xs:documentation>
                    </xs:annotation>
                    <xs:complexType>
                        <xs:simpleContent>
                            <xs:extension base="dgfip:TTypeFaitGenerateur">
                                <xs:attribute name="Reference" type="xs:string">
                                    <xs:annotation>
                                        <xs:documentation>Numéro en saisie libre</xs:documentation>
                                    </xs:annotation>
                                </xs:attribute>
                                <xs:attribute name="Date" type="xs:date" use="optional"/>
                                <xs:attribute name="natureOM">
                                    <xs:annotation>
                                        <xs:documentation>Uniquement si OM : nature de l'OM (permanent ou temporaire)</xs:documentation>
                                    </xs:annotation>
                                    <xs:simpleType>
                                        <xs:restriction base="xs:string">
                                            <xs:enumeration value="PERMANENT">
                                                <xs:annotation>
                                                  <xs:documentation>Permanent</xs:documentation>
                                                </xs:annotation>
                                            </xs:enumeration>
                                            <xs:enumeration value="TEMPORAIRE">
                                                <xs:annotation>
                                                  <xs:documentation>Temporaire</xs:documentation>
                                                </xs:annotation>
                                            </xs:enumeration>
                                        </xs:restriction>
                                    </xs:simpleType>
                                </xs:attribute>
                            </xs:extension>
                        </xs:simpleContent>
                    </xs:complexType>
                </xs:element-->

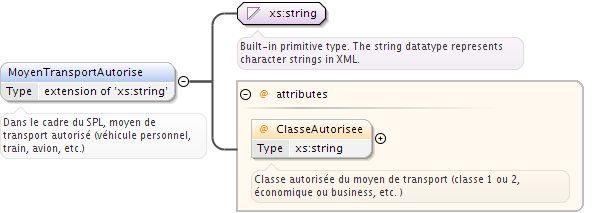

      <xs:element name="MoyenTransportAutorise" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Dans le cadre du SPL, moyen de transport autorisé (véhicule personnel, train, avion, etc.)</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:simpleContent>
            <xs:extension base="xs:string">
              <xs:attribute name="ClasseAutorisee" type="xs:string">
                <xs:annotation>
                  <xs:documentation>Classe autorisée du moyen de transport (classe 1 ou 2, économique ou business, etc. )</xs:documentation>
                </xs:annotation>
              </xs:attribute>
            </xs:extension>
          </xs:simpleContent>
        </xs:complexType>
      </xs:element>

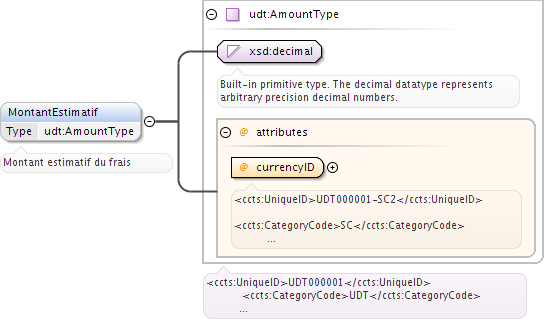

      <xs:element name="MontantEstimatif" type="udt:AmountType" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Montant estimatif du frais</xs:documentation>
        </xs:annotation>
      </xs:element>

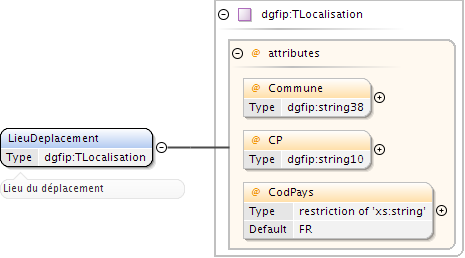

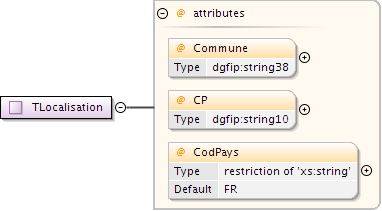

      <xs:element name="LieuDeplacement" type="dgfip:TLocalisation">
        <xs:annotation>
          <xs:documentation>Lieu du déplacement</xs:documentation>
        </xs:annotation>
      </xs:element>

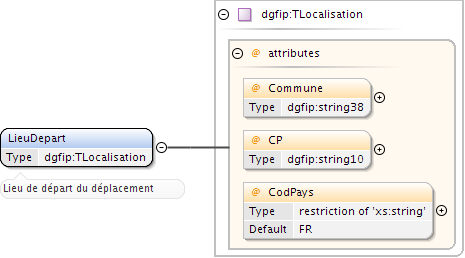

      <xs:element name="LieuDepart" type="dgfip:TLocalisation">
        <xs:annotation>
          <xs:documentation>Lieu de départ du déplacement</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="LieuArrivee" type="dgfip:TLocalisation">
        <xs:annotation>
          <xs:documentation>Lieu d'arrivée du déplacement</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="DateDepart" type="xs:dateTime">
        <xs:annotation>
          <xs:documentation>Date de départ</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="DateRetour" type="xs:dateTime">
        <xs:annotation>
          <xs:documentation>Date de retour</xs:documentation>
        </xs:annotation>
      </xs:element>

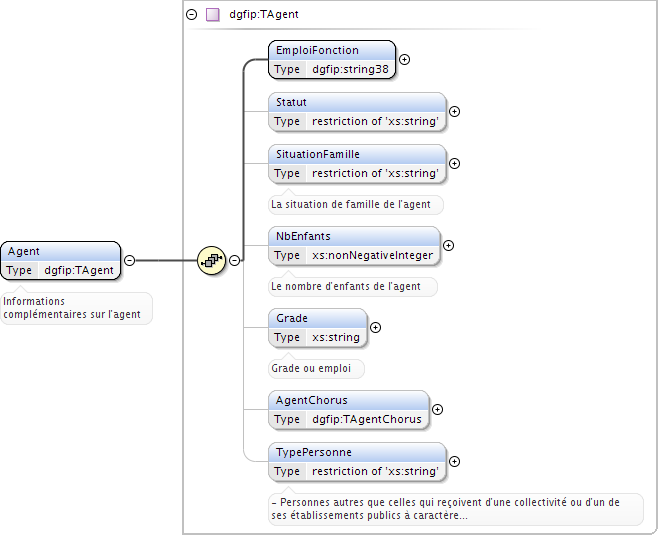

      <xs:element name="Agent" type="dgfip:TAgent">
        <xs:annotation>
          <xs:documentation>Informations complémentaires sur l'agent</xs:documentation>
        </xs:annotation>
      </xs:element>
    </xs:sequence>
  </xs:complexType>
</xs:element>
Element dgfip:OrdreMission / dgfip:ID
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Identifiant de l'ordre de mission
Diagram
Diagram
Type xs:ID
Properties
content: simple
Source

<xs:element name="ID" type="xs:ID">
  <xs:annotation>
    <xs:documentation>Identifiant de l'ordre de mission</xs:documentation>
  </xs:annotation>
</xs:element>

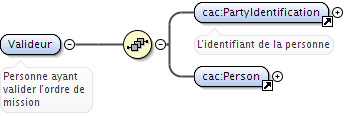

Element dgfip:OrdreMission / dgfip:Valideur
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Personne ayant valider l'ordre de mission
Diagram
Diagram index1.tmp#id13 index1.tmp#id25
Properties
content: complex
Model PartyIdentification , Person
Children PartyIdentification, Person
Instance

<dgfip:Valideur>
  <PartyIdentification>{1,1}</PartyIdentification>
  <Person>{1,1}</Person>
</dgfip:Valideur>
Source

<xs:element name="Valideur">
  <xs:annotation>
    <xs:documentation>Personne ayant valider l'ordre de mission</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element ref="cac:PartyIdentification">
        <xs:annotation>
          <xs:documentation>L'identifiant de la personne</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element ref="cac:Person"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>
Element dgfip:OrdreMission / dgfip:DateValidation
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Date de validation
Diagram
Diagram
Type xs:date
Properties
content: simple
Source

<xs:element name="DateValidation" type="xs:date">
  <xs:annotation>
    <xs:documentation>Date de validation</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:OrdreMission / dgfip:NatureOM
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Nature du déplacement (mission, tournée, stage, intérim, concours ou examen, déplacement, commission, absence temporaire, sans frais, maintien de l'ordre, autre)
Diagram
Diagram
Type restriction of xs:string
Properties
content: simple
Facets
enumeration MISSION
Mission
enumeration TOURNEE
Tournée
enumeration STAGE
Stage
enumeration INTERIM
Intérim
enumeration CONCOURS_EXAMEN
Concours ou examen
enumeration DEPLACEMENT
Déplacement
enumeration COMMISSION
Commission
enumeration ABSENCE_TEMPORAIRE
Absence temporaire
enumeration SANS_FRAIS
Sans frais
enumeration MAINTIEN_ORDRE
Maintien de l'ordre
enumeration AUTRE
Autre
Source

<xs:element name="NatureOM">
  <xs:annotation>
    <xs:documentation>Nature du déplacement (mission, tournée, stage, intérim, concours ou examen, déplacement, commission, absence temporaire, sans frais, maintien de l'ordre, autre)</xs:documentation>
  </xs:annotation>
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="MISSION">
        <xs:annotation>
          <xs:documentation>Mission</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="TOURNEE">
        <xs:annotation>
          <xs:documentation>Tournée</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="STAGE">
        <xs:annotation>
          <xs:documentation>Stage</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="INTERIM">
        <xs:annotation>
          <xs:documentation>Intérim</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="CONCOURS_EXAMEN">
        <xs:annotation>
          <xs:documentation>Concours ou examen</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="DEPLACEMENT">
        <xs:annotation>
          <xs:documentation>Déplacement</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="COMMISSION">
        <xs:annotation>
          <xs:documentation>Commission</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ABSENCE_TEMPORAIRE">
        <xs:annotation>
          <xs:documentation>Absence temporaire</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="SANS_FRAIS">
        <xs:annotation>
          <xs:documentation>Sans frais</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="MAINTIEN_ORDRE">
        <xs:annotation>
          <xs:documentation>Maintien de l'ordre</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="AUTRE">
        <xs:annotation>
          <xs:documentation>Autre</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
    </xs:restriction>
  </xs:simpleType>
</xs:element>
Element dgfip:OrdreMission / dgfip:MotifDeplacement
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Dans le cadre du SPL, description fine du déplacement, le motif du déplacement précise la nature du déplacement.  Exemple en cas de nature de déplacement "concours ou examen" : mettre un motif de déplacement tel que "épreuves écrites du concours d'inspecteur principal".
Diagram
Diagram
Type xs:string
Properties
content: simple
minOccurs: 0
Source

<xs:element name="MotifDeplacement" minOccurs="0" type="xs:string">
  <xs:annotation>
    <xs:documentation>Dans le cadre du SPL, description fine du déplacement, le motif du déplacement précise la nature du déplacement. Exemple en cas de nature de déplacement "concours ou examen" : mettre un motif de déplacement tel que "épreuves écrites du concours d'inspecteur principal".</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:OrdreMission / dgfip:FaitGenerateur
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Dans le cadre du SPL, iinformations liées au fait générateur
Diagram
Diagram index5.tmp#id49 index5.tmp#id50 index5.tmp#id51 index5.tmp#id52
Properties
content: complex
minOccurs: 0
Model dgfip:Type , dgfip:Reference{0,1} , dgfip:Date{0,1} , dgfip:DureeOM{0,1}
Children dgfip:Date, dgfip:DureeOM, dgfip:Reference, dgfip:Type
Instance

<dgfip:FaitGenerateur>
  <dgfip:Type>{1,1}</dgfip:Type>
  <dgfip:Reference>{0,1}</dgfip:Reference>
  <dgfip:Date>{0,1}</dgfip:Date>
  <dgfip:DureeOM>{0,1}</dgfip:DureeOM>
</dgfip:FaitGenerateur>
Source

<xs:element name="FaitGenerateur" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Dans le cadre du SPL, iinformations liées au fait générateur</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="Type" minOccurs="1">
        <xs:annotation>
          <xs:documentation>type de fait générateur (ordre de mission, convocation ou décision de l'autorité territoriale)</xs:documentation>
        </xs:annotation>
        <xs:simpleType>
          <xs:restriction base="xs:string">
            <xs:enumeration value="ORDRE_MISSION">
              <xs:annotation>
                <xs:documentation>Ordre de mission (cas général)</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="CONVOCATION">
              <xs:annotation>
                <xs:documentation>Convocation (cas d'un concours)</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="DECISION_AUTORITE_TERRITORIALE">
              <xs:annotation>
                <xs:documentation>Décision de l'autorité territoriale</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
          </xs:restriction>
        </xs:simpleType>
      </xs:element>
      <xs:element name="Reference" type="xs:string" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Numéro en saisie libre</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="Date" type="xs:date" minOccurs="0">
      </xs:element>
      <xs:element name="DureeOM" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Uniquement si OM : nature de l'OM (permanent ou temporaire)</xs:documentation>
        </xs:annotation>
        <xs:simpleType>
          <xs:restriction base="xs:string">
            <xs:enumeration value="PERMANENT">
              <xs:annotation>
                <xs:documentation>Permanent</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
            <xs:enumeration value="TEMPORAIRE">
              <xs:annotation>
                <xs:documentation>Temporaire</xs:documentation>
              </xs:annotation>
            </xs:enumeration>
          </xs:restriction>
        </xs:simpleType>
      </xs:element>
    </xs:sequence>
  </xs:complexType>
</xs:element>
Element dgfip:FaitGenerateur / dgfip:OrdreMission / dgfip:Type
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

type de fait générateur (ordre de mission, convocation ou décision de l'autorité territoriale)
Diagram
Diagram
Type restriction of xs:string
Properties
content: simple
minOccurs: 1
Facets
enumeration ORDRE_MISSION
Ordre de mission (cas général)
enumeration CONVOCATION
Convocation (cas d'un concours)
enumeration DECISION_AUTORITE_TERRITORIALE
Décision de l'autorité territoriale
Source

<xs:element name="Type" minOccurs="1">
  <xs:annotation>
    <xs:documentation>type de fait générateur (ordre de mission, convocation ou décision de l'autorité territoriale)</xs:documentation>
  </xs:annotation>
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="ORDRE_MISSION">
        <xs:annotation>
          <xs:documentation>Ordre de mission (cas général)</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="CONVOCATION">
        <xs:annotation>
          <xs:documentation>Convocation (cas d'un concours)</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="DECISION_AUTORITE_TERRITORIALE">
        <xs:annotation>
          <xs:documentation>Décision de l'autorité territoriale</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
    </xs:restriction>
  </xs:simpleType>
</xs:element>
Element dgfip:FaitGenerateur / dgfip:OrdreMission / dgfip:Reference
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Numéro en saisie libre
Diagram
Diagram
Type xs:string
Properties
content: simple
minOccurs: 0
Source

<xs:element name="Reference" type="xs:string" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Numéro en saisie libre</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:FaitGenerateur / dgfip:OrdreMission / dgfip:Date
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type xs:date
Properties
content: simple
minOccurs: 0
Source

<xs:element name="Date" type="xs:date" minOccurs="0">
</xs:element>
Element dgfip:FaitGenerateur / dgfip:OrdreMission / dgfip:DureeOM
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Uniquement si OM : nature de l'OM (permanent ou temporaire)
Diagram
Diagram
Type restriction of xs:string
Properties
content: simple
minOccurs: 0
Facets
enumeration PERMANENT
Permanent
enumeration TEMPORAIRE
Temporaire
Source

<xs:element name="DureeOM" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Uniquement si OM : nature de l'OM (permanent ou temporaire)</xs:documentation>
  </xs:annotation>
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="PERMANENT">
        <xs:annotation>
          <xs:documentation>Permanent</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="TEMPORAIRE">
        <xs:annotation>
          <xs:documentation>Temporaire</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
    </xs:restriction>
  </xs:simpleType>
</xs:element>
Element dgfip:OrdreMission / dgfip:MoyenTransportAutorise
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Dans le cadre du SPL, moyen de transport autorisé (véhicule personnel, train, avion, etc.)
Diagram
Diagram index2.tmp#id54
Type extension of xs:string
Properties
content: complex
minOccurs: 0
Attributes
QName Type Fixed Default Use Annotation
ClasseAutorisee xs:string optional
Classe autorisée du moyen de transport (classe 1 ou 2, économique ou business, etc. )
Source

<xs:element name="MoyenTransportAutorise" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Dans le cadre du SPL, moyen de transport autorisé (véhicule personnel, train, avion, etc.)</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:simpleContent>
      <xs:extension base="xs:string">
        <xs:attribute name="ClasseAutorisee" type="xs:string">
          <xs:annotation>
            <xs:documentation>Classe autorisée du moyen de transport (classe 1 ou 2, économique ou business, etc. )</xs:documentation>
          </xs:annotation>
        </xs:attribute>
      </xs:extension>
    </xs:simpleContent>
  </xs:complexType>
</xs:element>
Element dgfip:OrdreMission / dgfip:MontantEstimatif
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Montant estimatif du frais
Diagram
Diagram index2.tmp#id57 index3.tmp#id56
Type udt:AmountType
Properties
content: complex
minOccurs: 0
Attributes
QName Type Fixed Default Use Annotation
currencyID clm54217:CurrencyCodeContentType required
<ccts:UniqueID>UDT000001-SC2</ccts:UniqueID>
<ccts:CategoryCode>SC</ccts:CategoryCode>
<ccts:DictionaryEntryName>Amount Currency. Identifier</ccts:DictionaryEntryName>
<ccts:Definition>The currency of the amount.</ccts:Definition>
<ccts:ObjectClass>Amount Currency</ccts:ObjectClass>
<ccts:PropertyTermName>Identification</ccts:PropertyTermName>
<ccts:RepresentationTermName>Identifier</ccts:RepresentationTermName>
<ccts:PrimitiveType>string</ccts:PrimitiveType>
<xsd:BuiltinType>normalisedString</xsd:BuiltinType>
Source

<xs:element name="MontantEstimatif" type="udt:AmountType" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Montant estimatif du frais</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:OrdreMission / dgfip:LieuDeplacement
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Lieu du déplacement
Diagram
Diagram index2.tmp#id61 index2.tmp#id63 index2.tmp#id65 index5.tmp#id60
Type dgfip:TLocalisation
Properties
content: complex
Attributes
QName Type Fixed Default Use Annotation
CP dgfip:string10 optional
CodPays restriction of xs:string FR optional
Commune dgfip:string38 optional
Source

<xs:element name="LieuDeplacement" type="dgfip:TLocalisation">
  <xs:annotation>
    <xs:documentation>Lieu du déplacement</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:OrdreMission / dgfip:LieuDepart
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Lieu de départ du déplacement
Diagram
Diagram index2.tmp#id61 index2.tmp#id63 index2.tmp#id65 index5.tmp#id60
Type dgfip:TLocalisation
Properties
content: complex
Attributes
QName Type Fixed Default Use Annotation
CP dgfip:string10 optional
CodPays restriction of xs:string FR optional
Commune dgfip:string38 optional
Source

<xs:element name="LieuDepart" type="dgfip:TLocalisation">
  <xs:annotation>
    <xs:documentation>Lieu de départ du déplacement</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:OrdreMission / dgfip:LieuArrivee
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Lieu d'arrivée du déplacement
Diagram
Diagram index2.tmp#id61 index2.tmp#id63 index2.tmp#id65 index5.tmp#id60
Type dgfip:TLocalisation
Properties
content: complex
Attributes
QName Type Fixed Default Use Annotation
CP dgfip:string10 optional
CodPays restriction of xs:string FR optional
Commune dgfip:string38 optional
Source

<xs:element name="LieuArrivee" type="dgfip:TLocalisation">
  <xs:annotation>
    <xs:documentation>Lieu d'arrivée du déplacement</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:OrdreMission / dgfip:DateDepart
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Date de départ
Diagram
Diagram
Type xs:dateTime
Properties
content: simple
Source

<xs:element name="DateDepart" type="xs:dateTime">
  <xs:annotation>
    <xs:documentation>Date de départ</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:OrdreMission / dgfip:DateRetour
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Date de retour
Diagram
Diagram
Type xs:dateTime
Properties
content: simple
Source

<xs:element name="DateRetour" type="xs:dateTime">
  <xs:annotation>
    <xs:documentation>Date de retour</xs:documentation>
  </xs:annotation>
</xs:element>

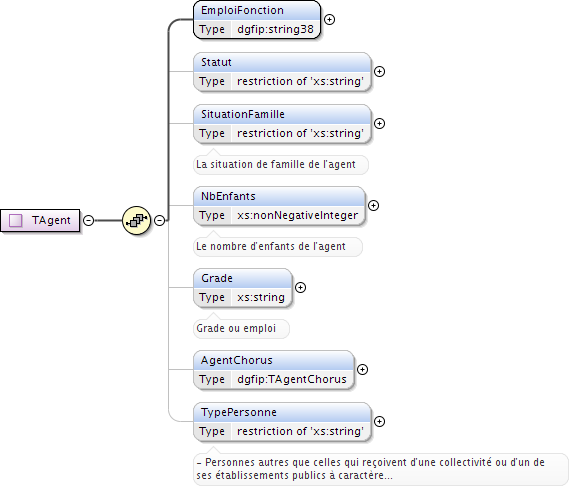

Element dgfip:OrdreMission / dgfip:Agent
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Informations complémentaires sur l'agent
Diagram
Diagram index5.tmp#id72 index5.tmp#id73 index5.tmp#id74 index5.tmp#id75 index5.tmp#id76 index5.tmp#id77 index5.tmp#id83 index5.tmp#id71
Type dgfip:TAgent
Properties
content: complex
Model dgfip:EmploiFonction , dgfip:Statut{0,1} , dgfip:SituationFamille{0,1} , dgfip:NbEnfants{0,1} , dgfip:Grade{0,1} , dgfip:AgentChorus{0,1} , dgfip:TypePersonne{0,1}
Children dgfip:AgentChorus, dgfip:EmploiFonction, dgfip:Grade, dgfip:NbEnfants, dgfip:SituationFamille, dgfip:Statut, dgfip:TypePersonne
Instance

<dgfip:Agent>
  <dgfip:EmploiFonction>{1,1}</dgfip:EmploiFonction>
  <dgfip:Statut>{0,1}</dgfip:Statut>
  <dgfip:SituationFamille>{0,1}</dgfip:SituationFamille>
  <dgfip:NbEnfants>{0,1}</dgfip:NbEnfants>
  <dgfip:Grade>{0,1}</dgfip:Grade>
  <dgfip:AgentChorus>{0,1}</dgfip:AgentChorus>
  <dgfip:TypePersonne>{0,1}</dgfip:TypePersonne>
</dgfip:Agent>
Source

<xs:element name="Agent" type="dgfip:TAgent">
  <xs:annotation>
    <xs:documentation>Informations complémentaires sur l'agent</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:TAgent / dgfip:EmploiFonction
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index5.tmp#id62
Type dgfip:string38
Properties
content: simple
Facets
maxLength 38
Source

<xs:element name="EmploiFonction" type="dgfip:string38"/>
Element dgfip:TAgent / dgfip:Statut
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Properties
content: simple
minOccurs: 0
Facets
enumeration MILITAIRE
Militaire
enumeration CIVIL
Civil
Source

<xs:element name="Statut" minOccurs="0">
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="MILITAIRE">
        <xs:annotation>
          <xs:documentation>Militaire</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="CIVIL">
        <xs:annotation>
          <xs:documentation>Civil</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
    </xs:restriction>
  </xs:simpleType>
</xs:element>
Element dgfip:TAgent / dgfip:SituationFamille
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

La situation de famille de l'agent
Diagram
Diagram
Type restriction of xs:string
Properties
content: simple
minOccurs: 0
Facets
enumeration CELIBATAIRE
Célibataire
enumeration MARIE
Marié
enumeration DIVORCE
Divorcé
enumeration VEUF
Veuf
enumeration PACSE
Pacsé
enumeration CONCUBINAGE
En concubinage
Source

<xs:element name="SituationFamille" minOccurs="0">
  <xs:annotation>
    <xs:documentation>La situation de famille de l'agent</xs:documentation>
  </xs:annotation>
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="CELIBATAIRE">
        <xs:annotation>
          <xs:documentation>Célibataire</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="MARIE">
        <xs:annotation>
          <xs:documentation>Marié</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="DIVORCE">
        <xs:annotation>
          <xs:documentation>Divorcé</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="VEUF">
        <xs:annotation>
          <xs:documentation>Veuf</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="PACSE">
        <xs:annotation>
          <xs:documentation>Pacsé</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="CONCUBINAGE">
        <xs:annotation>
          <xs:documentation>En concubinage</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
    </xs:restriction>
  </xs:simpleType>
</xs:element>
Element dgfip:TAgent / dgfip:NbEnfants
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Le nombre d'enfants de l'agent
Diagram
Diagram
Type xs:nonNegativeInteger
Properties
content: simple
minOccurs: 0
Source

<xs:element name="NbEnfants" type="xs:nonNegativeInteger" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Le nombre d'enfants de l'agent</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:TAgent / dgfip:Grade
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Grade ou emploi
Diagram
Diagram
Type xs:string
Properties
content: simple
minOccurs: 0
Source

<xs:element name="Grade" minOccurs="0" type="xs:string">
  <xs:annotation>
    <xs:documentation>Grade ou emploi</xs:documentation>
  </xs:annotation>
</xs:element>

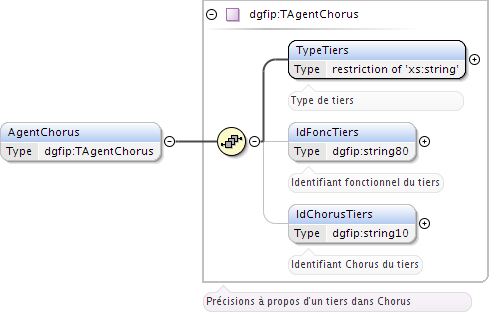

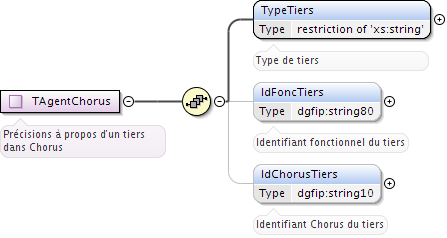

Element dgfip:TAgent / dgfip:AgentChorus
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index5.tmp#id79 index5.tmp#id80 index5.tmp#id82 index5.tmp#id78
Type dgfip:TAgentChorus
Properties
content: complex
minOccurs: 0
Model dgfip:TypeTiers , dgfip:IdFoncTiers{0,1} , dgfip:IdChorusTiers{0,1}
Children dgfip:IdChorusTiers, dgfip:IdFoncTiers, dgfip:TypeTiers
Instance

<dgfip:AgentChorus>
  <dgfip:TypeTiers>{1,1}</dgfip:TypeTiers>
  <dgfip:IdFoncTiers>{0,1}</dgfip:IdFoncTiers>
  <dgfip:IdChorusTiers>{0,1}</dgfip:IdChorusTiers>
</dgfip:AgentChorus>
Source

<xs:element name="AgentChorus" minOccurs="0" type="dgfip:TAgentChorus"/>
Element dgfip:TAgentChorus / dgfip:TypeTiers
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Type de tiers
Diagram
Diagram
Type restriction of xs:string
Properties
content: simple
Facets
enumeration ZCOM
personne morale ou physique immatriculée dans les collectivités d’Outre Mer (Nouvelle Calédonie)
enumeration ZCPD
tiers occasionnel
enumeration ZETR
personne morale hors UE
enumeration ZEUR
personne morale UE hors France
enumeration ZFRA
personne morale ou physique immatriculées SIRET
enumeration ZPHY
personne physique hors TAE
enumeration ZREG
régie
enumeration ZSRV
service de l’Etat ministériel
enumeration ZTAE
tiers agent de l’Etat
Source

<xs:element name="TypeTiers">
  <xs:annotation>
    <xs:documentation>Type de tiers</xs:documentation>
  </xs:annotation>
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="ZCOM">
        <xs:annotation>
          <xs:documentation>personne morale ou physique immatriculée dans les collectivités d’Outre Mer (Nouvelle Calédonie)</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ZCPD">
        <xs:annotation>
          <xs:documentation>tiers occasionnel</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ZETR">
        <xs:annotation>
          <xs:documentation>personne morale hors UE</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ZEUR">
        <xs:annotation>
          <xs:documentation>personne morale UE hors France</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ZFRA">
        <xs:annotation>
          <xs:documentation>personne morale ou physique immatriculées SIRET</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ZPHY">
        <xs:annotation>
          <xs:documentation>personne physique hors TAE</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ZREG">
        <xs:annotation>
          <xs:documentation>régie</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ZSRV">
        <xs:annotation>
          <xs:documentation>service de l’Etat ministériel</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ZTAE">
        <xs:annotation>
          <xs:documentation>tiers agent de l’Etat</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
    </xs:restriction>
  </xs:simpleType>
</xs:element>
Element dgfip:TAgentChorus / dgfip:IdFoncTiers
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Identifiant fonctionnel du tiers
Diagram
Diagram index5.tmp#id81
Type dgfip:string80
Properties
content: simple
minOccurs: 0
Facets
maxLength 80
Source

<xs:element name="IdFoncTiers" minOccurs="0" type="dgfip:string80">
  <xs:annotation>
    <xs:documentation>Identifiant fonctionnel du tiers</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:TAgentChorus / dgfip:IdChorusTiers
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Identifiant Chorus du tiers
Diagram
Diagram index5.tmp#id64
Type dgfip:string10
Properties
content: simple
minOccurs: 0
Facets
maxLength 10
Source

<xs:element name="IdChorusTiers" minOccurs="0" type="dgfip:string10">
  <xs:annotation>
    <xs:documentation>Identifiant Chorus du tiers</xs:documentation>
  </xs:annotation>
</xs:element>

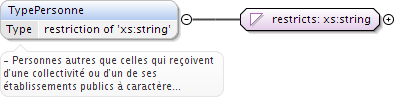

Element dgfip:TAgent / dgfip:TypePersonne
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

- Personnes autres que celles qui reçoivent d'une collectivité ou d'un de ses établissements publics à caractère administratif une rémunération au titre de leur activité principale,
- Agents territoriaux et autres personnes collaborant aux commissions.
Diagram
Diagram
Type restriction of xs:string
Properties
content: simple
minOccurs: 0
Facets
enumeration AUTRE
Personnes autres que celles qui reçoivent d'une collectivité ou d'un de ses établissements publics à caractère administratif une rémunération au titre de leur activité principale
enumeration AGENT
Agents territoriaux et autres personnes collaborant aux commissions
enumeration ELU
Elus locaux
enumeration AGENT_COMMUNE
Agent qui se déplace fréquemment à l'intérieur du territoire de la commune de résidence administrative, de la commune où s'effectue le déplacement temporaire ou de la commune de résidence familiale
Source

<xs:element name="TypePersonne" minOccurs="0">
  <xs:annotation>
    <xs:documentation>- Personnes autres que celles qui reçoivent d'une collectivité ou d'un de ses établissements publics à caractère administratif une rémunération au titre de leur activité principale, - Agents territoriaux et autres personnes collaborant aux commissions.</xs:documentation>
  </xs:annotation>
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="AUTRE">
        <xs:annotation>
          <xs:documentation>Personnes autres que celles qui reçoivent d'une collectivité ou d'un de ses établissements publics à caractère administratif une rémunération au titre de leur activité principale</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="AGENT">
        <xs:annotation>
          <xs:documentation>Agents territoriaux et autres personnes collaborant aux commissions</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="ELU">
        <xs:annotation>
          <xs:documentation>Elus locaux</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
      <xs:enumeration value="AGENT_COMMUNE">
        <xs:annotation>
          <xs:documentation>Agent qui se déplace fréquemment à l'intérieur du territoire de la commune de résidence administrative, de la commune où s'effectue le déplacement temporaire ou de la commune de résidence familiale</xs:documentation>
        </xs:annotation>
      </xs:enumeration>
    </xs:restriction>
  </xs:simpleType>
</xs:element>

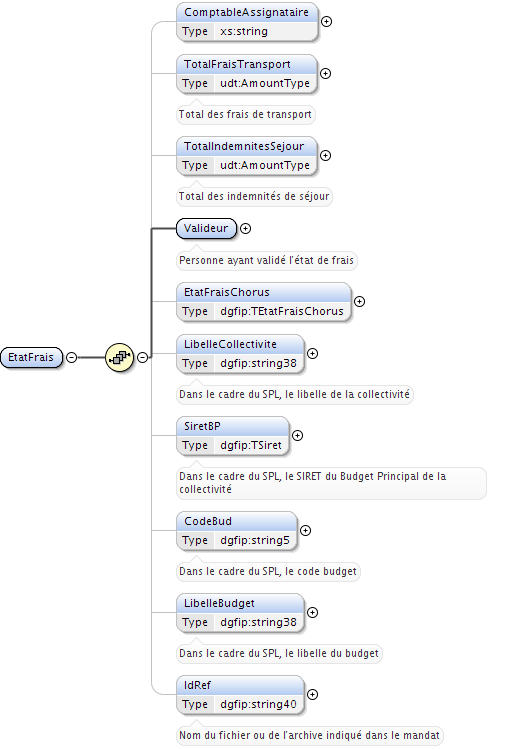

Element dgfip:EtatFrais
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index5.tmp#id85 index5.tmp#id86 index5.tmp#id87 index5.tmp#id88 index5.tmp#id89 index5.tmp#id94 index5.tmp#id95 index5.tmp#id97 index5.tmp#id99 index5.tmp#id100
Properties
content: complex
Used by
Model dgfip:ComptableAssignataire{0,1} , dgfip:TotalFraisTransport{0,1} , dgfip:TotalIndemnitesSejour{0,1} , dgfip:Valideur , dgfip:EtatFraisChorus{0,1} , dgfip:LibelleCollectivite{0,1} , dgfip:SiretBP{0,1} , dgfip:CodeBud{0,1} , dgfip:LibelleBudget{0,1} , dgfip:IdRef{0,1}
Children dgfip:CodeBud, dgfip:ComptableAssignataire, dgfip:EtatFraisChorus, dgfip:IdRef, dgfip:LibelleBudget, dgfip:LibelleCollectivite, dgfip:SiretBP, dgfip:TotalFraisTransport, dgfip:TotalIndemnitesSejour, dgfip:Valideur
Instance

<dgfip:EtatFrais>
  <dgfip:ComptableAssignataire>{0,1}</dgfip:ComptableAssignataire>
  <dgfip:TotalFraisTransport currencyID="">{0,1}</dgfip:TotalFraisTransport>
  <dgfip:TotalIndemnitesSejour currencyID="">{0,1}</dgfip:TotalIndemnitesSejour>
  <dgfip:Valideur>{1,1}</dgfip:Valideur>
  <dgfip:EtatFraisChorus>{0,1}</dgfip:EtatFraisChorus>
  <dgfip:LibelleCollectivite>{0,1}</dgfip:LibelleCollectivite>
  <dgfip:SiretBP>{0,1}</dgfip:SiretBP>
  <dgfip:CodeBud>{0,1}</dgfip:CodeBud>
  <dgfip:LibelleBudget>{0,1}</dgfip:LibelleBudget>
  <dgfip:IdRef>{0,1}</dgfip:IdRef>
</dgfip:EtatFrais>
Source

<xs:element name="EtatFrais">
  <xs:complexType>
    <xs:sequence>
      <xs:element name="ComptableAssignataire" type="xs:string" minOccurs="0"/>
      <xs:element name="TotalFraisTransport" type="udt:AmountType" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Total des frais de transport</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="TotalIndemnitesSejour" type="udt:AmountType" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Total des indemnités de séjour</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="Valideur">
        <xs:annotation>
          <xs:documentation>Personne ayant validé l'état de frais</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element ref="cac:PartyIdentification">
              <xs:annotation>
                <xs:documentation>Identifiant Chorus de l'utilisateur "technique" qui est positionné soit comme gestionnaire DP, soit comme responsable DP associée à l'EF.</xs:documentation>
              </xs:annotation>
            </xs:element>
            <xs:element ref="cac:Person"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <xs:element name="EtatFraisChorus" minOccurs="0" type="dgfip:TEtatFraisChorus"/>
      <xs:element name="LibelleCollectivite" type="dgfip:string38" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Dans le cadre du SPL, le libelle de la collectivité</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="SiretBP" minOccurs="0" type="dgfip:TSiret">
        <xs:annotation>
          <xs:documentation>Dans le cadre du SPL, le SIRET du Budget Principal de la collectivité</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="CodeBud" minOccurs="0" type="dgfip:string5">
        <xs:annotation>
          <xs:documentation>Dans le cadre du SPL, le code budget</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="LibelleBudget" type="dgfip:string38" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Dans le cadre du SPL, le libelle du budget</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="IdRef" type="dgfip:string40" minOccurs="0">
        <xs:annotation>
          <xs:documentation>Nom du fichier ou de l'archive indiqué dans le mandat</xs:documentation>
        </xs:annotation>
      </xs:element>
    </xs:sequence>
  </xs:complexType>
</xs:element>
Element dgfip:EtatFrais / dgfip:ComptableAssignataire
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type xs:string
Properties
content: simple
minOccurs: 0
Source

<xs:element name="ComptableAssignataire" type="xs:string" minOccurs="0"/>
Element dgfip:EtatFrais / dgfip:TotalFraisTransport
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Total des frais de transport
Diagram
Diagram index2.tmp#id57 index3.tmp#id56
Type udt:AmountType
Properties
content: complex
minOccurs: 0
Attributes
QName Type Fixed Default Use Annotation
currencyID clm54217:CurrencyCodeContentType required
<ccts:UniqueID>UDT000001-SC2</ccts:UniqueID>
<ccts:CategoryCode>SC</ccts:CategoryCode>
<ccts:DictionaryEntryName>Amount Currency. Identifier</ccts:DictionaryEntryName>
<ccts:Definition>The currency of the amount.</ccts:Definition>
<ccts:ObjectClass>Amount Currency</ccts:ObjectClass>
<ccts:PropertyTermName>Identification</ccts:PropertyTermName>
<ccts:RepresentationTermName>Identifier</ccts:RepresentationTermName>
<ccts:PrimitiveType>string</ccts:PrimitiveType>
<xsd:BuiltinType>normalisedString</xsd:BuiltinType>
Source

<xs:element name="TotalFraisTransport" type="udt:AmountType" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Total des frais de transport</xs:documentation>
  </xs:annotation>
</xs:element>

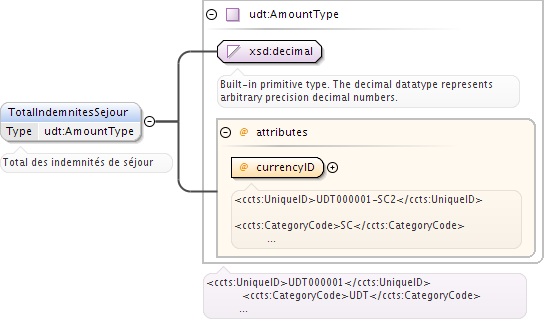

Element dgfip:EtatFrais / dgfip:TotalIndemnitesSejour
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Total des indemnités de séjour
Diagram
Diagram index2.tmp#id57 index3.tmp#id56
Type udt:AmountType
Properties
content: complex
minOccurs: 0
Attributes
QName Type Fixed Default Use Annotation
currencyID clm54217:CurrencyCodeContentType required
<ccts:UniqueID>UDT000001-SC2</ccts:UniqueID>
<ccts:CategoryCode>SC</ccts:CategoryCode>
<ccts:DictionaryEntryName>Amount Currency. Identifier</ccts:DictionaryEntryName>
<ccts:Definition>The currency of the amount.</ccts:Definition>
<ccts:ObjectClass>Amount Currency</ccts:ObjectClass>
<ccts:PropertyTermName>Identification</ccts:PropertyTermName>
<ccts:RepresentationTermName>Identifier</ccts:RepresentationTermName>
<ccts:PrimitiveType>string</ccts:PrimitiveType>
<xsd:BuiltinType>normalisedString</xsd:BuiltinType>
Source

<xs:element name="TotalIndemnitesSejour" type="udt:AmountType" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Total des indemnités de séjour</xs:documentation>
  </xs:annotation>
</xs:element>

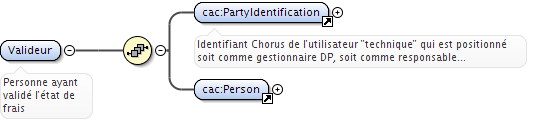

Element dgfip:EtatFrais / dgfip:Valideur
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Personne ayant validé l'état de frais
Diagram
Diagram index1.tmp#id13 index1.tmp#id25
Properties
content: complex
Model PartyIdentification , Person
Children PartyIdentification, Person
Instance

<dgfip:Valideur>
  <PartyIdentification>{1,1}</PartyIdentification>
  <Person>{1,1}</Person>
</dgfip:Valideur>
Source

<xs:element name="Valideur">
  <xs:annotation>
    <xs:documentation>Personne ayant validé l'état de frais</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element ref="cac:PartyIdentification">
        <xs:annotation>
          <xs:documentation>Identifiant Chorus de l'utilisateur "technique" qui est positionné soit comme gestionnaire DP, soit comme responsable DP associée à l'EF.</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element ref="cac:Person"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

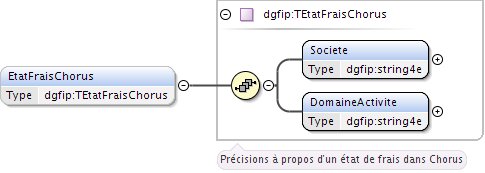

Element dgfip:EtatFrais / dgfip:EtatFraisChorus
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index5.tmp#id91 index5.tmp#id93 index5.tmp#id90
Type dgfip:TEtatFraisChorus
Properties
content: complex
minOccurs: 0
Model dgfip:Societe , dgfip:DomaineActivite
Children dgfip:DomaineActivite, dgfip:Societe
Instance

<dgfip:EtatFraisChorus>
  <dgfip:Societe>{1,1}</dgfip:Societe>
  <dgfip:DomaineActivite>{1,1}</dgfip:DomaineActivite>
</dgfip:EtatFraisChorus>
Source

<xs:element name="EtatFraisChorus" minOccurs="0" type="dgfip:TEtatFraisChorus"/>

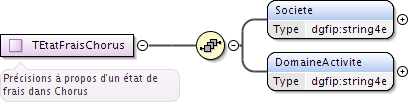

Element dgfip:TEtatFraisChorus / dgfip:Societe
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index5.tmp#id92
Type dgfip:string4e
Properties
content: simple
Facets
length 4
Source

<xs:element name="Societe" type="dgfip:string4e"/>
Element dgfip:TEtatFraisChorus / dgfip:DomaineActivite
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index5.tmp#id92
Type dgfip:string4e
Properties
content: simple
Facets
length 4
Source

<xs:element name="DomaineActivite" type="dgfip:string4e"/>
Element dgfip:EtatFrais / dgfip:LibelleCollectivite
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Dans le cadre du SPL, le libelle de la collectivité
Diagram
Diagram index5.tmp#id62
Type dgfip:string38
Properties
content: simple
minOccurs: 0
Facets
maxLength 38
Source

<xs:element name="LibelleCollectivite" type="dgfip:string38" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Dans le cadre du SPL, le libelle de la collectivité</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:EtatFrais / dgfip:SiretBP
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Dans le cadre du SPL, le SIRET du Budget Principal de la collectivité
Diagram
Diagram index5.tmp#id96
Type dgfip:TSiret
Properties
content: simple
minOccurs: 0
Facets
pattern [0-9]{14}
Source

<xs:element name="SiretBP" minOccurs="0" type="dgfip:TSiret">
  <xs:annotation>
    <xs:documentation>Dans le cadre du SPL, le SIRET du Budget Principal de la collectivité</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:EtatFrais / dgfip:CodeBud
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Dans le cadre du SPL, le code budget
Diagram
Diagram index5.tmp#id98
Type dgfip:string5
Properties
content: simple
minOccurs: 0
Facets
maxLength 5
Source

<xs:element name="CodeBud" minOccurs="0" type="dgfip:string5">
  <xs:annotation>
    <xs:documentation>Dans le cadre du SPL, le code budget</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:EtatFrais / dgfip:LibelleBudget
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Dans le cadre du SPL, le libelle du budget
Diagram
Diagram index5.tmp#id62
Type dgfip:string38
Properties
content: simple
minOccurs: 0
Facets
maxLength 38
Source

<xs:element name="LibelleBudget" type="dgfip:string38" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Dans le cadre du SPL, le libelle du budget</xs:documentation>
  </xs:annotation>
</xs:element>
Element dgfip:EtatFrais / dgfip:IdRef
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Nom du fichier ou de l'archive indiqué dans le mandat
Diagram
Diagram index5.tmp#id101
Type dgfip:string40
Properties
content: simple
minOccurs: 0
Facets
maxLength 40
Source

<xs:element name="IdRef" type="dgfip:string40" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Nom du fichier ou de l'archive indiqué dans le mandat</xs:documentation>
  </xs:annotation>
</xs:element>
Complex Type dgfip:TLocalisation
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index2.tmp#id61 index2.tmp#id63 index2.tmp#id65
Used by
Attributes
QName Type Fixed Default Use Annotation
CP dgfip:string10 optional
CodPays restriction of xs:string FR optional
Commune dgfip:string38 optional
Source

<xs:complexType name="TLocalisation">
  <xs:attribute name="Commune" type="dgfip:string38"/>
  <xs:attribute name="CP" type="dgfip:string10"/>
  <xs:attribute name="CodPays" use="optional" default="FR">
    <xs:simpleType>
      <xs:restriction base="xs:string">
        <xs:maxLength value="2"/>
        <xs:pattern value="[A-Z]*"/>
      </xs:restriction>
    </xs:simpleType>
  </xs:attribute>
</xs:complexType>
Simple Type dgfip:string38
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Facets
maxLength 38
Used by
Source

<xs:simpleType name="string38">
  <xs:restriction base="xs:string">
    <xs:maxLength value="38"/>
  </xs:restriction>
</xs:simpleType>
Simple Type dgfip:string10
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Facets
maxLength 10
Used by
Source

<xs:simpleType name="string10">
  <xs:restriction base="xs:string">
    <xs:maxLength value="10"/>
  </xs:restriction>
</xs:simpleType>
Complex Type dgfip:TAgent
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram index5.tmp#id72 index5.tmp#id73 index5.tmp#id74 index5.tmp#id75 index5.tmp#id76 index5.tmp#id77 index5.tmp#id83
Used by
Model dgfip:EmploiFonction , dgfip:Statut{0,1} , dgfip:SituationFamille{0,1} , dgfip:NbEnfants{0,1} , dgfip:Grade{0,1} , dgfip:AgentChorus{0,1} , dgfip:TypePersonne{0,1}
Children dgfip:AgentChorus, dgfip:EmploiFonction, dgfip:Grade, dgfip:NbEnfants, dgfip:SituationFamille, dgfip:Statut, dgfip:TypePersonne
Source

<xs:complexType name="TAgent">
  <xs:sequence>
    <xs:element name="EmploiFonction" type="dgfip:string38"/>
    <xs:element name="Statut" minOccurs="0">
      <xs:simpleType>
        <xs:restriction base="xs:string">
          <xs:enumeration value="MILITAIRE">
            <xs:annotation>
              <xs:documentation>Militaire</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="CIVIL">
            <xs:annotation>
              <xs:documentation>Civil</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
        </xs:restriction>
      </xs:simpleType>
    </xs:element>
    <xs:element name="SituationFamille" minOccurs="0">
      <xs:annotation>
        <xs:documentation>La situation de famille de l'agent</xs:documentation>
      </xs:annotation>
      <xs:simpleType>
        <xs:restriction base="xs:string">
          <xs:enumeration value="CELIBATAIRE">
            <xs:annotation>
              <xs:documentation>Célibataire</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="MARIE">
            <xs:annotation>
              <xs:documentation>Marié</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="DIVORCE">
            <xs:annotation>
              <xs:documentation>Divorcé</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="VEUF">
            <xs:annotation>
              <xs:documentation>Veuf</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="PACSE">
            <xs:annotation>
              <xs:documentation>Pacsé</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="CONCUBINAGE">
            <xs:annotation>
              <xs:documentation>En concubinage</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
        </xs:restriction>
      </xs:simpleType>
    </xs:element>
    <xs:element name="NbEnfants" type="xs:nonNegativeInteger" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Le nombre d'enfants de l'agent</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Grade" minOccurs="0" type="xs:string">
      <xs:annotation>
        <xs:documentation>Grade ou emploi</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="AgentChorus" minOccurs="0" type="dgfip:TAgentChorus"/>
    <xs:element name="TypePersonne" minOccurs="0">
      <xs:annotation>
        <xs:documentation>- Personnes autres que celles qui reçoivent d'une collectivité ou d'un de ses établissements publics à caractère administratif une rémunération au titre de leur activité principale, - Agents territoriaux et autres personnes collaborant aux commissions.</xs:documentation>
      </xs:annotation>
      <xs:simpleType>
        <xs:restriction base="xs:string">
          <xs:enumeration value="AUTRE">
            <xs:annotation>
              <xs:documentation>Personnes autres que celles qui reçoivent d'une collectivité ou d'un de ses établissements publics à caractère administratif une rémunération au titre de leur activité principale</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="AGENT">
            <xs:annotation>
              <xs:documentation>Agents territoriaux et autres personnes collaborant aux commissions</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ELU">
            <xs:annotation>
              <xs:documentation>Elus locaux</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="AGENT_COMMUNE">
            <xs:annotation>
              <xs:documentation>Agent qui se déplace fréquemment à l'intérieur du territoire de la commune de résidence administrative, de la commune où s'effectue le déplacement temporaire ou de la commune de résidence familiale</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
        </xs:restriction>
      </xs:simpleType>
    </xs:element>
  </xs:sequence>
</xs:complexType>
Complex Type dgfip:TAgentChorus
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Précisions à propos d'un tiers dans Chorus
Diagram
Diagram index5.tmp#id79 index5.tmp#id80 index5.tmp#id82
Used by
Model dgfip:TypeTiers , dgfip:IdFoncTiers{0,1} , dgfip:IdChorusTiers{0,1}
Children dgfip:IdChorusTiers, dgfip:IdFoncTiers, dgfip:TypeTiers
Source

<xs:complexType name="TAgentChorus">
  <xs:annotation>
    <xs:documentation>Précisions à propos d'un tiers dans Chorus</xs:documentation>
  </xs:annotation>
  <xs:sequence>
    <xs:element name="TypeTiers">
      <xs:annotation>
        <xs:documentation>Type de tiers</xs:documentation>
      </xs:annotation>
      <xs:simpleType>
        <xs:restriction base="xs:string">
          <xs:enumeration value="ZCOM">
            <xs:annotation>
              <xs:documentation>personne morale ou physique immatriculée dans les collectivités d’Outre Mer (Nouvelle Calédonie)</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ZCPD">
            <xs:annotation>
              <xs:documentation>tiers occasionnel</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ZETR">
            <xs:annotation>
              <xs:documentation>personne morale hors UE</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ZEUR">
            <xs:annotation>
              <xs:documentation>personne morale UE hors France</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ZFRA">
            <xs:annotation>
              <xs:documentation>personne morale ou physique immatriculées SIRET</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ZPHY">
            <xs:annotation>
              <xs:documentation>personne physique hors TAE</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ZREG">
            <xs:annotation>
              <xs:documentation>régie</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ZSRV">
            <xs:annotation>
              <xs:documentation>service de l’Etat ministériel</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
          <xs:enumeration value="ZTAE">
            <xs:annotation>
              <xs:documentation>tiers agent de l’Etat</xs:documentation>
            </xs:annotation>
          </xs:enumeration>
        </xs:restriction>
      </xs:simpleType>
    </xs:element>
    <xs:element name="IdFoncTiers" minOccurs="0" type="dgfip:string80">
      <xs:annotation>
        <xs:documentation>Identifiant fonctionnel du tiers</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="IdChorusTiers" minOccurs="0" type="dgfip:string10">
      <xs:annotation>
        <xs:documentation>Identifiant Chorus du tiers</xs:documentation>
      </xs:annotation>
    </xs:element>
  </xs:sequence>
</xs:complexType>
Simple Type dgfip:string80
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Facets
maxLength 80
Used by
Source

<xs:simpleType name="string80">
  <xs:restriction base="xs:string">
    <xs:maxLength value="80"/>
  </xs:restriction>
</xs:simpleType>
Complex Type dgfip:TEtatFraisChorus
Namespace urn:DGFIP:EtatFrais:OrdreMission
Annotations

Précisions à propos d'un état de frais dans Chorus
Diagram
Diagram index5.tmp#id91 index5.tmp#id93
Used by
Model dgfip:Societe , dgfip:DomaineActivite
Children dgfip:DomaineActivite, dgfip:Societe
Source

<xs:complexType name="TEtatFraisChorus">
  <xs:annotation>
    <xs:documentation>Précisions à propos d'un état de frais dans Chorus</xs:documentation>
  </xs:annotation>
  <xs:sequence>
    <xs:element name="Societe" type="dgfip:string4e"/>
    <xs:element name="DomaineActivite" type="dgfip:string4e"/>
  </xs:sequence>
</xs:complexType>
Simple Type dgfip:string4e
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Facets
length 4
Used by
Source

<xs:simpleType name="string4e">
  <xs:restriction base="xs:string">
    <xs:length value="4"/>
  </xs:restriction>
</xs:simpleType>
Simple Type dgfip:TSiret
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Facets
pattern [0-9]{14}
Used by
Source

<xs:simpleType name="TSiret">
  <xs:restriction base="xs:string">
    <xs:pattern value="[0-9]{14}"/>
  </xs:restriction>
</xs:simpleType>
Simple Type dgfip:string5
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Facets
maxLength 5
Used by
Source

<xs:simpleType name="string5">
  <xs:restriction base="xs:string">
    <xs:maxLength value="5"/>
  </xs:restriction>
</xs:simpleType>
Simple Type dgfip:string40
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Facets
maxLength 40
Used by
Source

<xs:simpleType name="string40">
  <xs:restriction base="xs:string">
    <xs:maxLength value="40"/>
  </xs:restriction>
</xs:simpleType>
Simple Type dgfip:TSiren
Namespace urn:DGFIP:EtatFrais:OrdreMission
Diagram
Diagram
Type restriction of xs:string
Facets
pattern [0-9]{9}
Source

<xs:simpleType name="TSiren">
  <xs:restriction base="xs:string">
    <xs:pattern value="[0-9]{9}"/>
  </xs:restriction>
</xs:simpleType>
XML Schema documentation generated by ® XML Editor.
