Included schema Class_Versement.xsd
Namespace No namespace
Properties
attribute form default unqualified
element form default unqualified
Element TVersement / Date
Namespace No namespace
Annotations

Date du versement (si état produit après mandatement, sinon date de demande de versement par l'ordonnateur)
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date
Type Base_Date
Properties
content complex
Attributes
QName Type Use
V V_Date required
Source

<xs:element name="Date" type="cm:Base_Date" form="qualified">
  <xs:annotation>
    <xs:documentation>Date du versement (si état produit après mandatement, sinon date de demande de versement par l'ordonnateur)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / IdVerst
Namespace No namespace
Annotations

Identifiant de versement
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte50_V Simple_Type_xsd.tmp#Base_Texte50
Type Base_Texte50
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte50 required
Source

<xs:element name="IdVerst" type="cm:Base_Texte50" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Identifiant de versement</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / Prestation
Namespace No namespace
Annotations

Code de la prestation (en cas d'état multi-prestation)
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte50_V Simple_Type_xsd.tmp#Base_Texte50
Type Base_Texte50
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte50 required
Source

<xs:element name="Prestation" type="cm:Base_Texte50" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Code de la prestation (en cas d'état multi-prestation)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / IdDossier
Namespace No namespace
Annotations

Identifiant du dossier d'aide
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte50_V Simple_Type_xsd.tmp#Base_Texte50
Type Base_Texte50
Properties
content complex
Attributes
QName Type Use
V V_Texte50 required
Source

<xs:element name="IdDossier" type="cm:Base_Texte50" form="qualified">
  <xs:annotation>
    <xs:documentation>Identifiant du dossier d'aide</xs:documentation>
  </xs:annotation>
</xs:element>

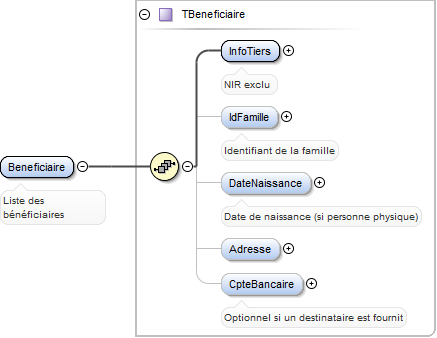

Element TVersement / Beneficiaire
Namespace No namespace
Annotations

Liste des bénéficiaires
Diagram
Diagram Class_Tiers_xsd.tmp#TBeneficiaire_InfoTiers Class_Tiers_xsd.tmp#TBeneficiaire_IdFamille Class_Tiers_xsd.tmp#TBeneficiaire_DateNaissance Class_Tiers_xsd.tmp#TBeneficiaire_Adresse Class_Tiers_xsd.tmp#TBeneficiaire_CpteBancaire Class_Tiers_xsd.tmp#TBeneficiaire
Type TBeneficiaire
Properties
content complex
maxOccurs unbounded
Model
Children Adresse, CpteBancaire, DateNaissance, IdFamille, InfoTiers
Instance

<Beneficiaire>
  <InfoTiers>{1,1}</InfoTiers>
  <IdFamille V="">{0,1}</IdFamille>
  <DateNaissance V="">{0,1}</DateNaissance>
  <Adresse>{0,1}</Adresse>
  <CpteBancaire V="">{0,1}</CpteBancaire>
</Beneficiaire>
Source

<xs:element name="Beneficiaire" type="TBeneficiaire" maxOccurs="unbounded" form="qualified">
  <xs:annotation>
    <xs:documentation>Liste des bénéficiaires</xs:documentation>
  </xs:annotation>
</xs:element>

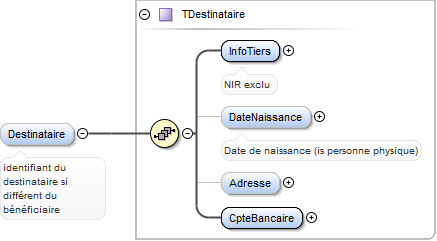

Element TVersement / Destinataire
Namespace No namespace
Annotations

identifiant du destinataire si différent du bénéficiaire
Diagram
Diagram Class_Tiers_xsd.tmp#TDestinataire_InfoTiers Class_Tiers_xsd.tmp#TDestinataire_DateNaissance Class_Tiers_xsd.tmp#TDestinataire_Adresse Class_Tiers_xsd.tmp#TDestinataire_CpteBancaire Class_Tiers_xsd.tmp#TDestinataire
Type TDestinataire
Properties
content complex
minOccurs 0
Model
Children Adresse, CpteBancaire, DateNaissance, InfoTiers
Instance

<Destinataire>
  <InfoTiers>{1,1}</InfoTiers>
  <DateNaissance V="">{0,1}</DateNaissance>
  <Adresse>{0,1}</Adresse>
  <CpteBancaire V="">{1,1}</CpteBancaire>
</Destinataire>
Source

<xs:element name="Destinataire" type="TDestinataire" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>identifiant du destinataire si différent du bénéficiaire</xs:documentation>
  </xs:annotation>
</xs:element>

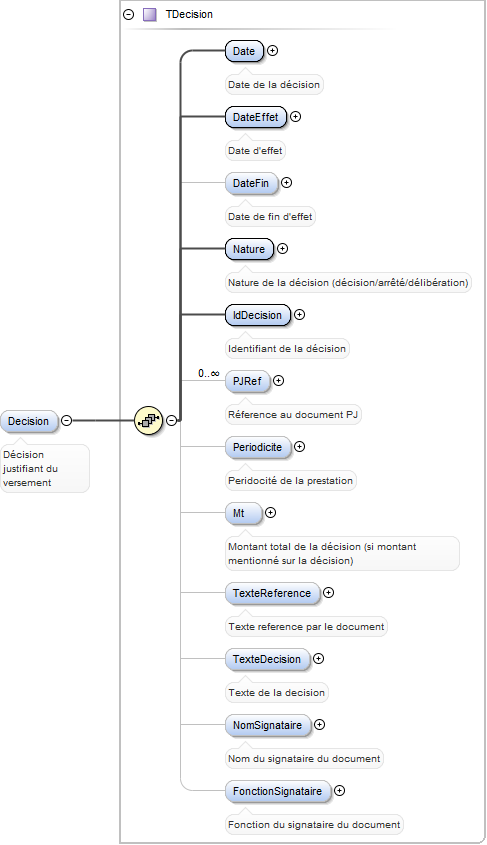

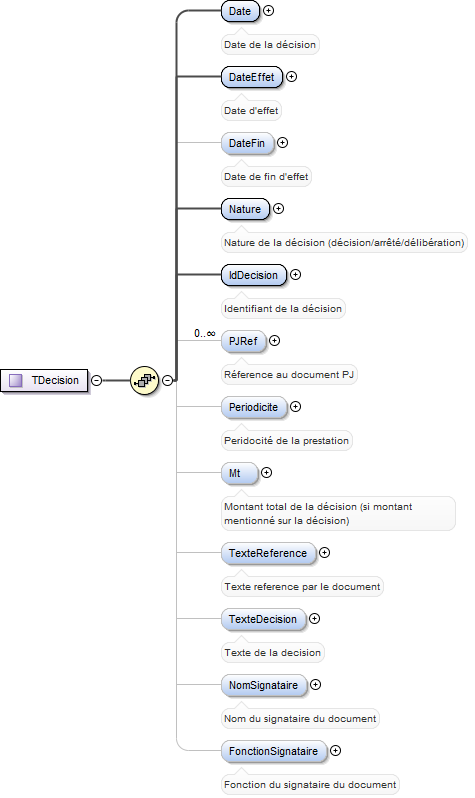

Element TVersement / Decision
Namespace No namespace
Annotations

Décision justifiant du versement
Diagram
Diagram Class_Versement_xsd.tmp#TDecision_Date Class_Versement_xsd.tmp#TDecision_DateEffet Class_Versement_xsd.tmp#TDecision_DateFin Class_Versement_xsd.tmp#TDecision_Nature Class_Versement_xsd.tmp#TDecision_IdDecision Class_Versement_xsd.tmp#TDecision_PJRef Class_Versement_xsd.tmp#TDecision_Periodicite Class_Versement_xsd.tmp#TDecision_Mt Class_Versement_xsd.tmp#TDecision_TexteReference Class_Versement_xsd.tmp#TDecision_TexteDecision Class_Versement_xsd.tmp#TDecision_NomSignataire Class_Versement_xsd.tmp#TDecision_FonctionSignataire Class_Versement_xsd.tmp#TDecision
Type TDecision
Properties
content complex
minOccurs 0
Model
Children Date, DateEffet, DateFin, FonctionSignataire, IdDecision, Mt, Nature, NomSignataire, PJRef, Periodicite, TexteDecision, TexteReference
Instance

<Decision>
  <Date V="">{1,1}</Date>
  <DateEffet V="">{1,1}</DateEffet>
  <DateFin V="">{0,1}</DateFin>
  <Nature V="">{1,1}</Nature>
  <IdDecision V="">{1,1}</IdDecision>
  <PJRef>{0,unbounded}</PJRef>
  <Periodicite V="">{0,1}</Periodicite>
  <Mt V="">{0,1}</Mt>
  <TexteReference V="">{0,1}</TexteReference>
  <TexteDecision V="">{0,1}</TexteDecision>
  <NomSignataire V="">{0,1}</NomSignataire>
  <FonctionSignataire V="">{0,1}</FonctionSignataire>
</Decision>
Source

<xs:element name="Decision" type="TDecision" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Décision justifiant du versement</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDecision / Date
Namespace No namespace
Annotations

Date de la décision
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date
Type Base_Date
Properties
content complex
Attributes
QName Type Use
V V_Date required
Source

<xs:element name="Date" type="cm:Base_Date">
  <xs:annotation>
    <xs:documentation>Date de la décision</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDecision / DateEffet
Namespace No namespace
Annotations

Date d'effet
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date
Type Base_Date
Properties
content complex
Attributes
QName Type Use
V V_Date required
Source

<xs:element name="DateEffet" type="cm:Base_Date">
  <xs:annotation>
    <xs:documentation>Date d'effet</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDecision / DateFin
Namespace No namespace
Annotations

Date de fin d'effet
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date
Type Base_Date
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Date required
Source

<xs:element name="DateFin" type="cm:Base_Date" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Date de fin d'effet</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDecision / Nature
Namespace No namespace
Annotations

Nature de la décision (décision/arrêté/délibération)
Diagram
Diagram Class_Versement_xsd.tmp#TNatureDecision_V Class_Versement_xsd.tmp#TNatureDecision
Type TNatureDecision
Properties
content complex
Attributes
QName Type Use
V restriction of xs:string required
Source

<xs:element name="Nature" type="TNatureDecision">
  <xs:annotation>
    <xs:documentation>Nature de la décision (décision/arrêté/délibération)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDecision / IdDecision
Namespace No namespace
Annotations

Identifiant de la décision
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte50_V Simple_Type_xsd.tmp#Base_Texte50
Type Base_Texte50
Properties
content complex
Attributes
QName Type Use
V V_Texte50 required
Source

<xs:element name="IdDecision" type="cm:Base_Texte50">
  <xs:annotation>
    <xs:documentation>Identifiant de la décision</xs:documentation>
  </xs:annotation>
</xs:element>

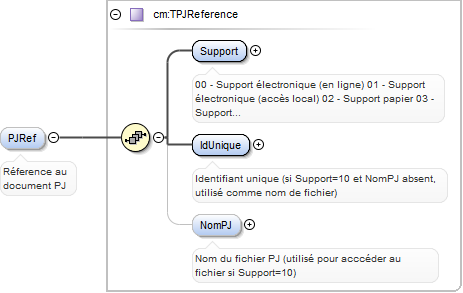

Element TDecision / PJRef
Namespace No namespace
Annotations

Réference au document PJ
Diagram
Diagram Class_PJReference_xsd.tmp#TPJReference_Support Class_PJReference_xsd.tmp#TPJReference_IdUnique Class_PJReference_xsd.tmp#TPJReference_NomPJ Class_PJReference_xsd.tmp#TPJReference
Type TPJReference
Properties
content complex
minOccurs 0
maxOccurs unbounded
Model
Children IdUnique, NomPJ, Support
Instance

<PJRef>
  <Support V="">{1,1}</Support>
  <IdUnique V="">{1,1}</IdUnique>
  <NomPJ V="">{0,1}</NomPJ>
</PJRef>
Source

<xs:element name="PJRef" type="cm:TPJReference" minOccurs="0" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Réference au document PJ</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDecision / Periodicite
Namespace No namespace
Annotations

Peridocité de la prestation
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte100_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte100
Type Base_Texte100
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte100 required
Source

<xs:element name="Periodicite" type="cm:Base_Texte100" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Peridocité de la prestation</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDecision / Mt
Namespace No namespace
Annotations

Montant total de la décision (si montant mentionné sur la décision)
Diagram
Diagram Simple_Type_xsd.tmp#Base_Montant_V Simple_Type_xsd.tmp#Base_Montant
Type Base_Montant
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Montant required
Source

<xs:element name="Mt" type="cm:Base_Montant" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Montant total de la décision (si montant mentionné sur la décision)</xs:documentation>
  </xs:annotation>
</xs:element>

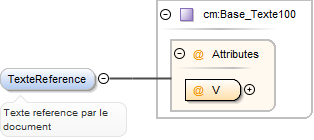

Element TDecision / TexteReference
Namespace No namespace
Annotations

Texte reference par le document
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte100_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte100
Type Base_Texte100
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte100 required
Source

<xs:element name="TexteReference" type="cm:Base_Texte100" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Texte reference par le document</xs:documentation>
  </xs:annotation>
</xs:element>

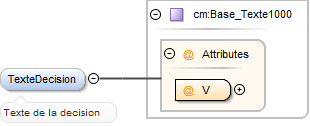

Element TDecision / TexteDecision
Namespace No namespace
Annotations

Texte de la decision
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte1000_V Simple_Type_xsd.tmp#Base_Texte1000
Type Base_Texte1000
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte1000 required
Source

<xs:element name="TexteDecision " type="cm:Base_Texte1000" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Texte de la decision</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDecision / NomSignataire
Namespace No namespace
Annotations

Nom du signataire du document
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte50_V Simple_Type_xsd.tmp#Base_Texte50
Type Base_Texte50
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte50 required
Source

<xs:element name="NomSignataire" type="cm:Base_Texte50" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Nom du signataire du document</xs:documentation>
  </xs:annotation>
</xs:element>

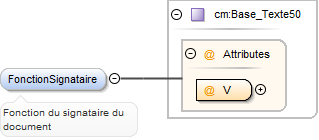

Element TDecision / FonctionSignataire
Namespace No namespace
Annotations

Fonction du signataire du document
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte50_V Simple_Type_xsd.tmp#Base_Texte50
Type Base_Texte50
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte50 required
Source

<xs:element name="FonctionSignataire" type="cm:Base_Texte50" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Fonction du signataire du document</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / Mt
Namespace No namespace
Annotations

Montant total du versement
Diagram
Diagram Simple_Type_xsd.tmp#Base_Montant_V Simple_Type_xsd.tmp#Base_Montant
Type Base_Montant
Properties
content complex
Attributes
QName Type Use
V V_Montant required
Source

<xs:element name="Mt" type="cm:Base_Montant" form="qualified">
  <xs:annotation>
    <xs:documentation>Montant total du versement</xs:documentation>
  </xs:annotation>
</xs:element>

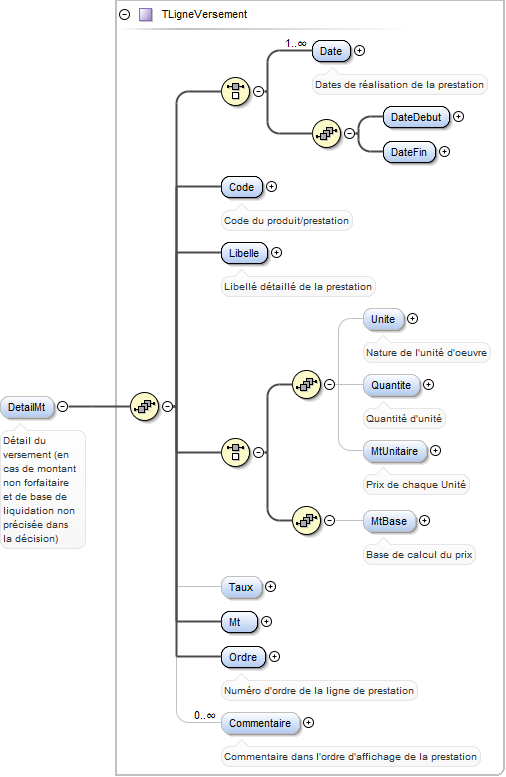

Element TVersement / DetailMt
Namespace No namespace
Annotations

Détail du versement (en cas de montant non forfaitaire et de base de liquidation non précisée dans la décision)
Diagram
Diagram Class_Versement_xsd.tmp#TLigneVersement_Date Class_Versement_xsd.tmp#TLigneVersement_DateDebut Class_Versement_xsd.tmp#TLigneVersement_DateFin Class_Versement_xsd.tmp#TLigneVersement_Code Class_Versement_xsd.tmp#TLigneVersement_Libelle Class_Versement_xsd.tmp#TLigneVersement_Unite Class_Versement_xsd.tmp#TLigneVersement_Quantite Class_Versement_xsd.tmp#TLigneVersement_MtUnitaire Class_Versement_xsd.tmp#TLigneVersement_MtBase Class_Versement_xsd.tmp#TLigneVersement_Taux Class_Versement_xsd.tmp#TLigneVersement_Mt Class_Versement_xsd.tmp#TLigneVersement_Ordre Class_Versement_xsd.tmp#TLigneVersement_Commentaire Class_Versement_xsd.tmp#TLigneVersement

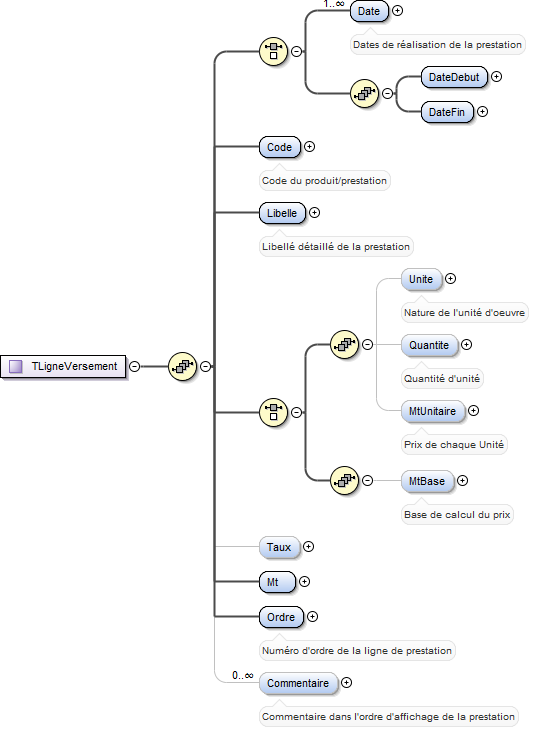

Type TLigneVersement
Properties
content complex
minOccurs 0
maxOccurs unbounded
Model
Children Code, Commentaire, Date, DateDebut, DateFin, Libelle, Mt, MtBase, MtUnitaire, Ordre, Quantite, Taux, Unite
Instance

<DetailMt>
  <Date V="">{1,unbounded}</Date>
  <DateDebut V="">{1,1}</DateDebut>
  <DateFin V="">{1,1}</DateFin>
  <Code V="">{1,1}</Code>
  <Libelle V="">{1,1}</Libelle>
  <Unite V="">{0,1}</Unite>
  <Quantite V="">{0,1}</Quantite>
  <MtUnitaire V="">{0,1}</MtUnitaire>
  <MtBase V="">{0,1}</MtBase>
  <Taux V="">{0,1}</Taux>
  <Mt V="">{1,1}</Mt>
  <Ordre V="">{1,1}</Ordre>
  <Commentaire V="">{0,unbounded}</Commentaire>
</DetailMt>
Source

<xs:element name="DetailMt" type="TLigneVersement" minOccurs="0" maxOccurs="unbounded" form="qualified">
  <xs:annotation>
    <xs:documentation>Détail du versement (en cas de montant non forfaitaire et de base de liquidation non précisée dans la décision)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / Date
Namespace No namespace
Annotations

Dates de réalisation de la prestation
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date
Type Base_Date
Properties
content complex
maxOccurs unbounded
Attributes
QName Type Use
V V_Date required
Source

<xs:element name="Date" type="cm:Base_Date" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Dates de réalisation de la prestation</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / DateDebut
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date
Type Base_Date
Properties
content complex
Attributes
QName Type Use
V V_Date required
Source

<xs:element name="DateDebut" type="cm:Base_Date"/>
Element TLigneVersement / DateFin
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Date
Type Base_Date
Properties
content complex
Attributes
QName Type Use
V V_Date required
Source

<xs:element name="DateFin" type="cm:Base_Date"/>
Element TLigneVersement / Code
Namespace No namespace
Annotations

Code du produit/prestation
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte24_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte24
Type Base_Texte24
Properties
content complex
Attributes
QName Type Use
V V_Texte24 required
Source

<xs:element name="Code" type="cm:Base_Texte24">
  <xs:annotation>
    <xs:documentation>Code du produit/prestation</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / Libelle
Namespace No namespace
Annotations

Libellé détaillé de la prestation
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte100_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte100
Type Base_Texte100
Properties
content complex
Attributes
QName Type Use
V V_Texte100 required
Source

<xs:element name="Libelle" type="cm:Base_Texte100">
  <xs:annotation>
    <xs:documentation>Libellé détaillé de la prestation</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / Unite
Namespace No namespace
Annotations

Nature de l'unité d'oeuvre
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte38_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte38
Type Base_Texte38
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte38 required
Source

<xs:element name="Unite" type="cm:Base_Texte38" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Nature de l'unité d'oeuvre</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / Quantite
Namespace No namespace
Annotations

Quantité d'unité
Diagram
Diagram Simple_Type_xsd.tmp#Base_Montant_V Simple_Type_xsd.tmp#Base_Montant
Type Base_Montant
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Montant required
Source

<xs:element name="Quantite" type="cm:Base_Montant" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Quantité d'unité</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / MtUnitaire
Namespace No namespace
Annotations

Prix de chaque Unité
Diagram
Diagram Simple_Type_xsd.tmp#Base_Montant_V Simple_Type_xsd.tmp#Base_Montant
Type Base_Montant
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Montant required
Source

<xs:element name="MtUnitaire" type="cm:Base_Montant" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Prix de chaque Unité</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / MtBase
Namespace No namespace
Annotations

Base de calcul du prix
Diagram
Diagram Simple_Type_xsd.tmp#Base_Taux_V Simple_Type_xsd.tmp#Base_Taux
Type Base_Taux
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Taux required
Source

<xs:element name="MtBase" type="cm:Base_Taux" minOccurs="0">
  <xs:annotation>
    <xs:documentation>Base de calcul du prix</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / Taux
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#Base_Taux3_V Simple_Type_xsd.tmp#Base_Taux3
Type Base_Taux3
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Taux3 required
Source

<xs:element name="Taux" type="cm:Base_Taux3" minOccurs="0"/>
Element TLigneVersement / Mt
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#Base_Montant_V Simple_Type_xsd.tmp#Base_Montant
Type Base_Montant
Properties
content complex
Attributes
QName Type Use
V V_Montant required
Source

<xs:element name="Mt" type="cm:Base_Montant"/>
Element TLigneVersement / Ordre
Namespace No namespace
Annotations

Numéro d'ordre de la ligne de prestation
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Num3_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Num3
Type Base_Num3
Properties
content complex
Attributes
QName Type Use
V V_Num3 required
Source

<xs:element name="Ordre" type="cm:Base_Num3">
  <xs:annotation>
    <xs:documentation>Numéro d'ordre de la ligne de prestation</xs:documentation>
  </xs:annotation>
</xs:element>
Element TLigneVersement / Commentaire
Namespace No namespace
Annotations

Commentaire dans l'ordre d'affichage de la prestation
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte100_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte100
Type Base_Texte100
Properties
content complex
minOccurs 0
maxOccurs unbounded
Attributes
QName Type Use
V V_Texte100 required
Source

<xs:element name="Commentaire" type="cm:Base_Texte100" minOccurs="0" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Commentaire dans l'ordre d'affichage de la prestation</xs:documentation>
  </xs:annotation>
</xs:element>

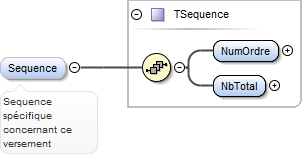

Element TVersement / Sequence
Namespace No namespace
Annotations

Sequence spécifique concernant ce versement
Diagram
Diagram Class_Versement_xsd.tmp#TSequence_NumOrdre Class_Versement_xsd.tmp#TSequence_NbTotal Class_Versement_xsd.tmp#TSequence
Type TSequence
Properties
content complex
minOccurs 0
Model
Children NbTotal, NumOrdre
Instance

<Sequence>
  <NumOrdre V="">{1,1}</NumOrdre>
  <NbTotal V="">{1,1}</NbTotal>
</Sequence>
Source

<xs:element name="Sequence" type="TSequence" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Sequence spécifique concernant ce versement</xs:documentation>
  </xs:annotation>
</xs:element>
Element TSequence / NumOrdre
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Num3_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Num3
Type Base_Num3
Properties
content complex
Attributes
QName Type Use
V V_Num3 required
Source

<xs:element name="NumOrdre" type="cm:Base_Num3"/>
Element TSequence / NbTotal
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Num3_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Num3
Type Base_Num3
Properties
content complex
Attributes
QName Type Use
V V_Num3 required
Source

<xs:element name="NbTotal" type="cm:Base_Num3"/>
Element TVersement / Service
Namespace No namespace
Annotations

Service instructeur
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte160_V Simple_Type_xsd.tmp#Base_Texte160
Type Base_Texte160
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte160 required
Source

<xs:element name="Service" type="cm:Base_Texte160" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Service instructeur</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / Commentaire
Namespace No namespace
Annotations

Commentaire éventuel (NIR exclu)
Diagram
Diagram Simple_Type_xsd.tmp#Base_Texte250_V Simple_Type_xsd.tmp#Base_Texte250
Type Base_Texte250
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte250 required
Source

<xs:element name="Commentaire" type="cm:Base_Texte250" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Commentaire éventuel (NIR exclu)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / NumMandat
Namespace No namespace
Annotations

Numéro de mandat correspondant au versement (si connu par le progiciel générant l'état)
Diagram
Diagram Simple_Type_xsd.tmp#Base_Num7_V Simple_Type_xsd.tmp#Base_Num7
Type Base_Num7
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Num7 required
Source

<xs:element name="NumMandat" type="cm:Base_Num7" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Numéro de mandat correspondant au versement (si connu par le progiciel générant l'état)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / CodeNature
Namespace No namespace
Annotations

Compte d'imputation (si connu par le progiciel)
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte24_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte24
Type Base_Texte24
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte24 required
Source

<xs:element name="CodeNature" type="cm:Base_Texte24" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Compte d'imputation (si connu par le progiciel)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / CodeBudget
Namespace No namespace
Annotations

Code du budget d'imputation (si connu par le progiciel et état multibudgétaire)
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte24_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte24
Type Base_Texte24
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte24 required
Source

<xs:element name="CodeBudget" type="cm:Base_Texte24" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>Code du budget d'imputation (si connu par le progiciel et état multibudgétaire)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TVersement / CodeFonction
Namespace No namespace
Annotations

dans le cas d'une imputation par fonction (si connu par le progiciel et état multifonction)
Diagram
Diagram Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte24_V Simple_Type_xsd.tmp#http___www.minefi.gouv.fr_cp_helios_pes_commun_Base_Texte24
Type Base_Texte24
Properties
content complex
minOccurs 0
Attributes
QName Type Use
V V_Texte24 required
Source

<xs:element name="CodeFonction" type="cm:Base_Texte24" minOccurs="0" form="qualified">
  <xs:annotation>
    <xs:documentation>dans le cas d'une imputation par fonction (si connu par le progiciel et état multifonction)</xs:documentation>
  </xs:annotation>
</xs:element>
Element TDetailTVA / TauxTVA
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#Base_Taux_V Simple_Type_xsd.tmp#Base_Taux
Type Base_Taux
Properties
content complex
Attributes
QName Type Use
V V_Taux required
Source

<xs:element name="TauxTVA" type="cm:Base_Taux"/>
Element TDetailTVA / MtBaseHT
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#Base_Montant_V Simple_Type_xsd.tmp#Base_Montant
Type Base_Montant
Properties
content complex
Attributes
QName Type Use
V V_Montant required
Source

<xs:element name="MtBaseHT" type="cm:Base_Montant"/>
Element TDetailTVA / MtTVA
Namespace No namespace
Diagram
Diagram Simple_Type_xsd.tmp#Base_Montant_V Simple_Type_xsd.tmp#Base_Montant
Type Base_Montant
Properties
content complex
Attributes
QName Type Use
V V_Montant required
Source

<xs:element name="MtTVA" type="cm:Base_Montant"/>

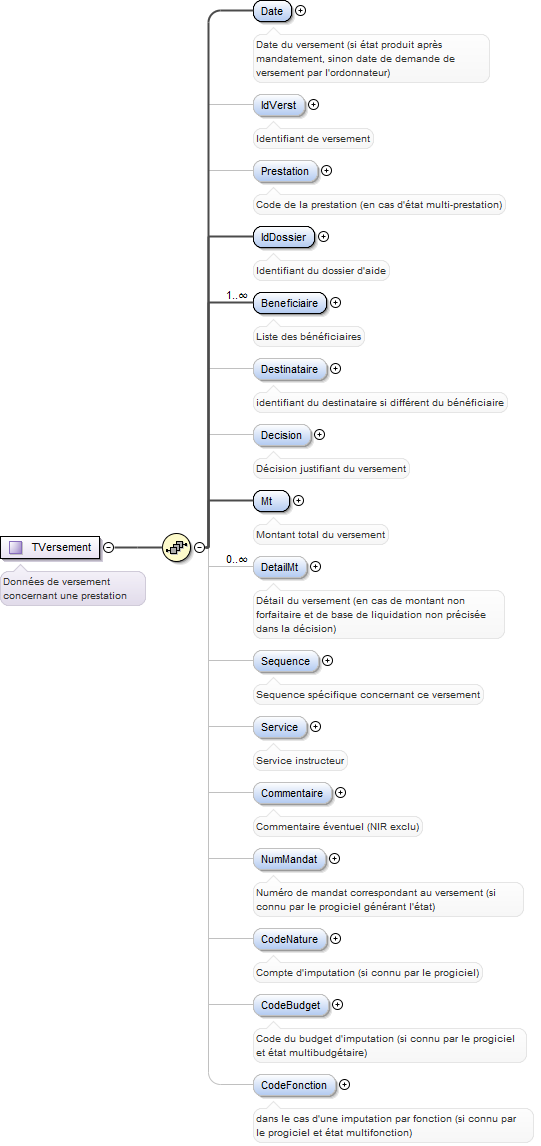

Complex Type TVersement
Namespace No namespace
Annotations

Données de versement concernant une prestation
Diagram
Diagram Class_Versement_xsd.tmp#TVersement_Date Class_Versement_xsd.tmp#TVersement_IdVerst Class_Versement_xsd.tmp#TVersement_Prestation Class_Versement_xsd.tmp#TVersement_IdDossier Class_Versement_xsd.tmp#TVersement_Beneficiaire Class_Versement_xsd.tmp#TVersement_Destinataire Class_Versement_xsd.tmp#TVersement_Decision Class_Versement_xsd.tmp#TVersement_Mt Class_Versement_xsd.tmp#TVersement_DetailMt Class_Versement_xsd.tmp#TVersement_Sequence Class_Versement_xsd.tmp#TVersement_Service Class_Versement_xsd.tmp#TVersement_Commentaire Class_Versement_xsd.tmp#TVersement_NumMandat Class_Versement_xsd.tmp#TVersement_CodeNature Class_Versement_xsd.tmp#TVersement_CodeBudget Class_Versement_xsd.tmp#TVersement_CodeFonction
Used by
Model
Children Beneficiaire, CodeBudget, CodeFonction, CodeNature, Commentaire, Date, Decision, Destinataire, DetailMt, IdDossier, IdVerst, Mt, NumMandat, Prestation, Sequence, Service
Source

<xs:complexType name="TVersement">
  <xs:annotation>
    <xs:documentation>Données de versement concernant une prestation</xs:documentation>
  </xs:annotation>
  <xs:sequence>
    <xs:element name="Date" type="cm:Base_Date" form="qualified">
      <xs:annotation>
        <xs:documentation>Date du versement (si état produit après mandatement, sinon date de demande de versement par l'ordonnateur)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="IdVerst" type="cm:Base_Texte50" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Identifiant de versement</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Prestation" type="cm:Base_Texte50" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Code de la prestation (en cas d'état multi-prestation)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="IdDossier" type="cm:Base_Texte50" form="qualified">
      <xs:annotation>
        <xs:documentation>Identifiant du dossier d'aide</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Beneficiaire" type="TBeneficiaire" maxOccurs="unbounded" form="qualified">
      <xs:annotation>
        <xs:documentation>Liste des bénéficiaires</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Destinataire" type="TDestinataire" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>identifiant du destinataire si différent du bénéficiaire</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Decision" type="TDecision" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Décision justifiant du versement</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Mt" type="cm:Base_Montant" form="qualified">
      <xs:annotation>
        <xs:documentation>Montant total du versement</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="DetailMt" type="TLigneVersement" minOccurs="0" maxOccurs="unbounded" form="qualified">
      <xs:annotation>
        <xs:documentation>Détail du versement (en cas de montant non forfaitaire et de base de liquidation non précisée dans la décision)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Sequence" type="TSequence" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Sequence spécifique concernant ce versement</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Service" type="cm:Base_Texte160" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Service instructeur</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Commentaire" type="cm:Base_Texte250" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Commentaire éventuel (NIR exclu)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="NumMandat" type="cm:Base_Num7" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Numéro de mandat correspondant au versement (si connu par le progiciel générant l'état)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="CodeNature" type="cm:Base_Texte24" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Compte d'imputation (si connu par le progiciel)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="CodeBudget" type="cm:Base_Texte24" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>Code du budget d'imputation (si connu par le progiciel et état multibudgétaire)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="CodeFonction" type="cm:Base_Texte24" minOccurs="0" form="qualified">
      <xs:annotation>
        <xs:documentation>dans le cas d'une imputation par fonction (si connu par le progiciel et état multifonction)</xs:documentation>
      </xs:annotation>
    </xs:element>
  </xs:sequence>
</xs:complexType>
Complex Type TDecision
Namespace No namespace
Diagram
Diagram Class_Versement_xsd.tmp#TDecision_Date Class_Versement_xsd.tmp#TDecision_DateEffet Class_Versement_xsd.tmp#TDecision_DateFin Class_Versement_xsd.tmp#TDecision_Nature Class_Versement_xsd.tmp#TDecision_IdDecision Class_Versement_xsd.tmp#TDecision_PJRef Class_Versement_xsd.tmp#TDecision_Periodicite Class_Versement_xsd.tmp#TDecision_Mt Class_Versement_xsd.tmp#TDecision_TexteReference Class_Versement_xsd.tmp#TDecision_TexteDecision Class_Versement_xsd.tmp#TDecision_NomSignataire Class_Versement_xsd.tmp#TDecision_FonctionSignataire
Used by
Model
Children Date, DateEffet, DateFin, FonctionSignataire, IdDecision, Mt, Nature, NomSignataire, PJRef, Periodicite, TexteDecision, TexteReference
Source

<xs:complexType name="TDecision">
  <xs:sequence>
    <xs:element name="Date" type="cm:Base_Date">
      <xs:annotation>
        <xs:documentation>Date de la décision</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="DateEffet" type="cm:Base_Date">
      <xs:annotation>
        <xs:documentation>Date d'effet</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="DateFin" type="cm:Base_Date" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Date de fin d'effet</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Nature" type="TNatureDecision">
      <xs:annotation>
        <xs:documentation>Nature de la décision (décision/arrêté/délibération)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="IdDecision" type="cm:Base_Texte50">
      <xs:annotation>
        <xs:documentation>Identifiant de la décision</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="PJRef" type="cm:TPJReference" minOccurs="0" maxOccurs="unbounded">
      <xs:annotation>
        <xs:documentation>Réference au document PJ</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Periodicite" type="cm:Base_Texte100" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Peridocité de la prestation</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Mt" type="cm:Base_Montant" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Montant total de la décision (si montant mentionné sur la décision)</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="TexteReference" type="cm:Base_Texte100" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Texte reference par le document</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="TexteDecision " type="cm:Base_Texte1000" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Texte de la decision</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="NomSignataire" type="cm:Base_Texte50" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Nom du signataire du document</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="FonctionSignataire" type="cm:Base_Texte50" minOccurs="0">
      <xs:annotation>
        <xs:documentation>Fonction du signataire du document</xs:documentation>
      </xs:annotation>
    </xs:element>
  </xs:sequence>
</xs:complexType>
Complex Type TNatureDecision
Namespace No namespace
Diagram
Diagram Class_Versement_xsd.tmp#TNatureDecision_V
Used by
Attributes
QName Type Use
V restriction of xs:string required
Source

<xs:complexType name="TNatureDecision">
  <xs:attribute name="V" use="required">
    <xs:simpleType>
      <xs:restriction base="xs:string">
        <xs:enumeration value="DECISION"/>
        <xs:enumeration value="ARRETE"/>
        <xs:enumeration value="DELIB"/>
      </xs:restriction>
    </xs:simpleType>
  </xs:attribute>
</xs:complexType>
Complex Type TLigneVersement
Namespace No namespace
Diagram
Diagram Class_Versement_xsd.tmp#TLigneVersement_Date Class_Versement_xsd.tmp#TLigneVersement_DateDebut Class_Versement_xsd.tmp#TLigneVersement_DateFin Class_Versement_xsd.tmp#TLigneVersement_Code Class_Versement_xsd.tmp#TLigneVersement_Libelle Class_Versement_xsd.tmp#TLigneVersement_Unite Class_Versement_xsd.tmp#TLigneVersement_Quantite Class_Versement_xsd.tmp#TLigneVersement_MtUnitaire Class_Versement_xsd.tmp#TLigneVersement_MtBase Class_Versement_xsd.tmp#TLigneVersement_Taux Class_Versement_xsd.tmp#TLigneVersement_Mt Class_Versement_xsd.tmp#TLigneVersement_Ordre Class_Versement_xsd.tmp#TLigneVersement_Commentaire
Used by
Model
Children Code, Commentaire, Date, DateDebut, DateFin, Libelle, Mt, MtBase, MtUnitaire, Ordre, Quantite, Taux, Unite
Source

<xs:complexType name="TLigneVersement">
  <xs:sequence>
    <xs:choice>
      <xs:element name="Date" type="cm:Base_Date" maxOccurs="unbounded">
        <xs:annotation>
          <xs:documentation>Dates de réalisation de la prestation</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:sequence>
        <xs:element name="DateDebut" type="cm:Base_Date"/>
        <xs:element name="DateFin" type="cm:Base_Date"/>
      </xs:sequence>
    </xs:choice>
    <xs:element name="Code" type="cm:Base_Texte24">
      <xs:annotation>
        <xs:documentation>Code du produit/prestation</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Libelle" type="cm:Base_Texte100">
      <xs:annotation>
        <xs:documentation>Libellé détaillé de la prestation</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:choice>
      <xs:sequence>
        <xs:element name="Unite" type="cm:Base_Texte38" minOccurs="0">
          <xs:annotation>
            <xs:documentation>Nature de l'unité d'oeuvre</xs:documentation>
          </xs:annotation>
        </xs:element>
        <xs:element name="Quantite" type="cm:Base_Montant" minOccurs="0">
          <xs:annotation>
            <xs:documentation>Quantité d'unité</xs:documentation>
          </xs:annotation>
        </xs:element>
        <xs:element name="MtUnitaire" type="cm:Base_Montant" minOccurs="0">
          <xs:annotation>
            <xs:documentation>Prix de chaque Unité</xs:documentation>
          </xs:annotation>
        </xs:element>
      </xs:sequence>
      <xs:sequence>
        <xs:element name="MtBase" type="cm:Base_Taux" minOccurs="0">
          <xs:annotation>
            <xs:documentation>Base de calcul du prix</xs:documentation>
          </xs:annotation>
        </xs:element>
      </xs:sequence>
    </xs:choice>
    <xs:element name="Taux" type="cm:Base_Taux3" minOccurs="0"/>
    <xs:element name="Mt" type="cm:Base_Montant"/>
    <xs:element name="Ordre" type="cm:Base_Num3">
      <xs:annotation>
        <xs:documentation>Numéro d'ordre de la ligne de prestation</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="Commentaire" type="cm:Base_Texte100" minOccurs="0" maxOccurs="unbounded">
      <xs:annotation>
        <xs:documentation>Commentaire dans l'ordre d'affichage de la prestation</xs:documentation>
      </xs:annotation>
    </xs:element>
  </xs:sequence>
</xs:complexType>
Complex Type TSequence
Namespace No namespace
Diagram
Diagram Class_Versement_xsd.tmp#TSequence_NumOrdre Class_Versement_xsd.tmp#TSequence_NbTotal
Used by
Model
Children NbTotal, NumOrdre
Source

<xs:complexType name="TSequence">
  <xs:sequence>
    <xs:element name="NumOrdre" type="cm:Base_Num3"/>
    <xs:element name="NbTotal" type="cm:Base_Num3"/>
  </xs:sequence>
</xs:complexType>
Complex Type TDetailTVA
Namespace No namespace
Diagram
Diagram Class_Versement_xsd.tmp#TDetailTVA_TauxTVA Class_Versement_xsd.tmp#TDetailTVA_MtBaseHT Class_Versement_xsd.tmp#TDetailTVA_MtTVA
Model
Children MtBaseHT, MtTVA, TauxTVA
Source

<xs:complexType name="TDetailTVA">
  <xs:sequence>
    <xs:element name="TauxTVA" type="cm:Base_Taux"/>
    <xs:element name="MtBaseHT" type="cm:Base_Montant"/>
    <xs:element name="MtTVA" type="cm:Base_Montant"/>
  </xs:sequence>
</xs:complexType>
Attribute TNatureDecision / @V
Namespace No namespace
Type restriction of xs:string
Properties
use required
Facets
enumeration DECISION
enumeration ARRETE
enumeration DELIB
Used by
Complex Type TNatureDecision
Source

<xs:attribute name="V" use="required">
  <xs:simpleType>
    <xs:restriction base="xs:string">
      <xs:enumeration value="DECISION"/>
      <xs:enumeration value="ARRETE"/>
      <xs:enumeration value="DELIB"/>
    </xs:restriction>
  </xs:simpleType>
</xs:attribute>
XML Schema documentation generated by ® XML Editor.
